[Trix Express Schalter] 20/20 • 20/22 • 20/24 schwarz (Weichen) • 20/29 gelb Umschalter (Licht)

Im Urlaub heute zufällig diese formschönen Guss-Trix-Schalter aus den 1950iger Jahren für mein Spur 0-Stellwerk erhalten.
Leider habe ich hier keine Möglichkeit zum Funktionstest.

Die schwarzen Weichenschalter sind Taster:
– Hebel voll durchziehen, bis Klickgeräusch.
Angeblich gab es einen Nachfolger des Systems. Was wurde geändert/verbessert?

Die gelben Lichtschalter sind Umschalter EIN (grün) / Aus / EIN (rot)

Die Anschlusskabel werden oben jeweils durch zwei Kabelklemmen gehalten.
Darunter jeweils eine Buchse. So kleine H0 Bananenstecker kenne ich nicht oder
wird auch hier das Kabel vom Lichttrafo ohne Stecker blank eingesteckt und hält?

Viele Grüße
Heizer

Die "Buchse" ist lediglich ein Niet, der die Isolationsplatte hält.

Freundliche Grüße, Schorsch

Danke Schorsch.

Viele Grüße
Heizer

Hallo Volker,

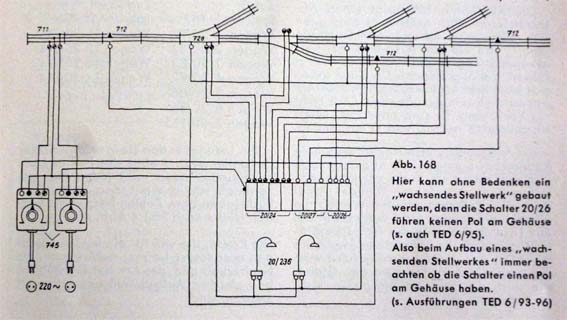

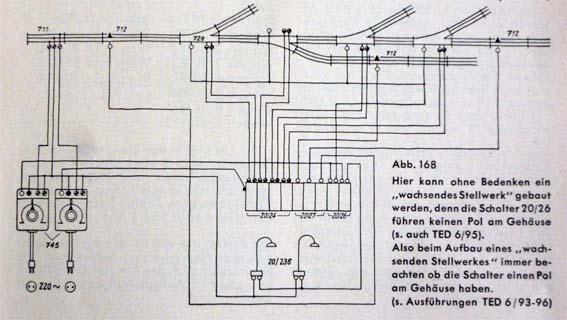

hier noch mal das Schema zur Belegung zum Schalten von Lichtsignalen. Die seitliche Schraube ist für die Masse.

http://www.ig-trix-bilder.de/forum/downl...=2646&mode=view

Freundliche Grüße, Schorsch

edit: Schaltbild ausgewechselt / das für gelben Schalter ist richtig

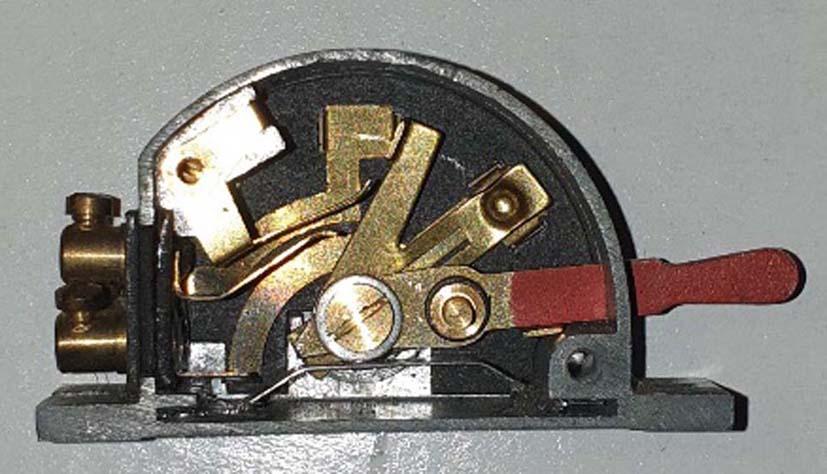

Schwarzer Weichenschalter 20/24
Anschlussklemmen mit Farbcodierung: Gelb u. Grün

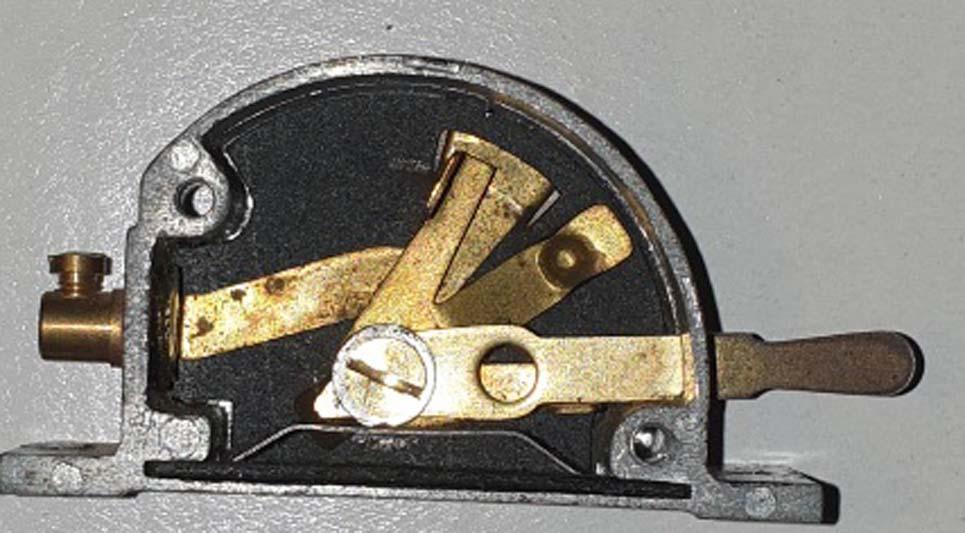

Ausstellung (Hebel manuell in Mittelstellung gebracht)

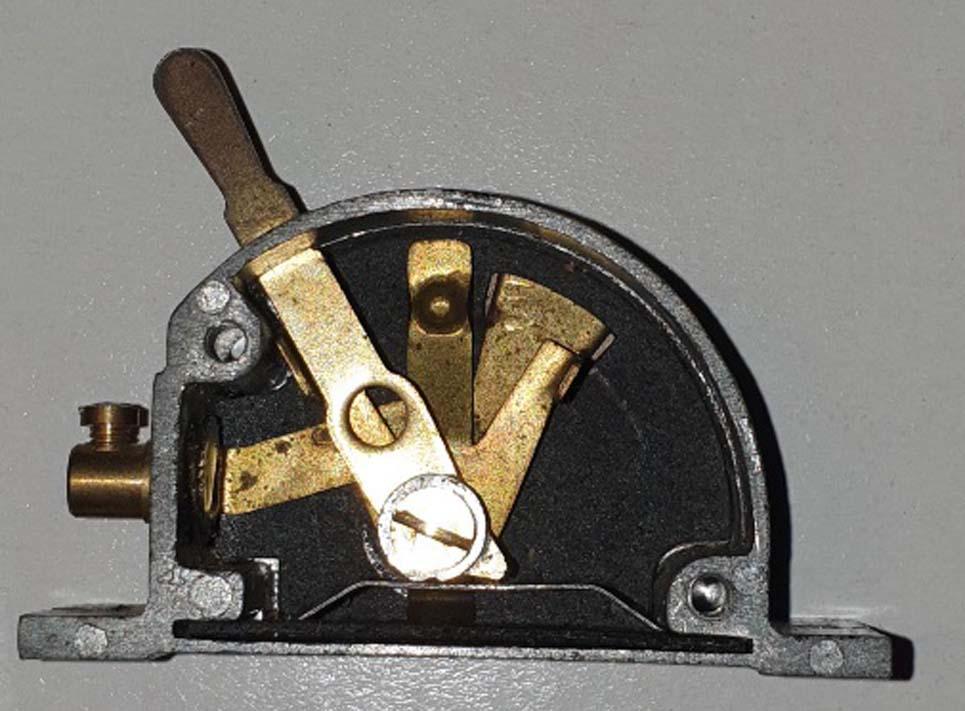

Den Hebel nach rechts durchgedrückt > Taster (Momentkontakt)



Der Hebel springt beim Loslassen in diese Stellung zurück. (Kontakt gelöst).
und kann manuell wieder in die Mittelstellung gebracht werden (Bild 1).

Desgleichen gilt für die entgegengesetzte Richtung.

Wie ich lese, soll der konstante Stromfluss die Weichenspule zerstören.
Ist mir anhand der Bilder unerklärlich (Taster! Hebel springt zurück) – kann zur Zeit leider nicht testen.
Bitte Meinung, wo soll hier Strom weiterhin fließen?



Viele Grüße
Heizer

Hallo
dieser Schalter ist für Trix Weichen und insbesondere die empfindlichen Trix Modell-Signale von Rückert konzipiert.
Beim Durchziehen des Schalthebels, streift der Schalter kurz einen Kontakt. Bei anhaltend durchgezogenem Schalter ist der Kontakt geöffnet und es fließt kein Strom mehr.
Die späteren Stellhebel mit der gleichen Funktion sind grün, bei ihnen fließt solange Strom, bis man den Hebel zurückstellt.
Carsten

Danke Carsten. Also sehe ich es richtig: es kann mit dem schwarzen Trix-Schalter 20/24 und Märklin bzw. BING TinPlate-Weichen (Spur 0)
keine Probleme geben.
Vermutlich habe ich den Hinweis in einem anderen Forum missverstanden, weil er sich auf die späteren, grünen Schalter bezieht.

Nur zum Vergleich:



Umschalter 20/29 (gelb) zum Vergleich • Hebel in Mittelposition > Aus



Linker Kontakt geschlossen, Hebel eingerastet > z.B. Lichtsignal rot > an oder



rechter Kontakt geschlossen, Hebel eingerastet > z.B. Lichtsignal grün > an



Viele Grüße
Heizer

Anschluss obige schwarze und gelbe Schalter an Märklin Spur 0- Tinplate-Weichen:
– Wirkung wie Taster, der Trix-Hebel funktioniert aber nur in einer Richtung.

(Das Masse-Kabel der Weiche entfällt,– wurde direkt an der Weiche mit einem kleinen Draht an Masse (Schraube) gelegt)



Viele Grüße
Heizer

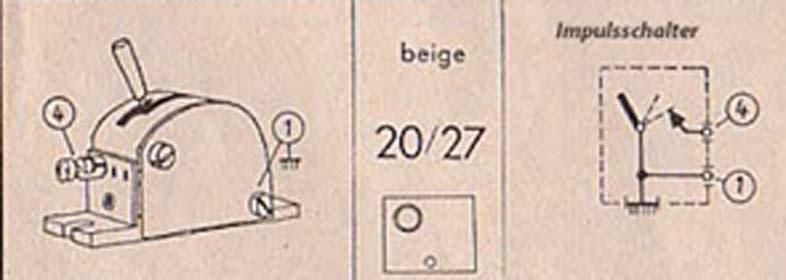

20/27 Beige / Braun ist ein Impulsschalter. für Entkupplungsgleis

Viele Grüße
Heizer

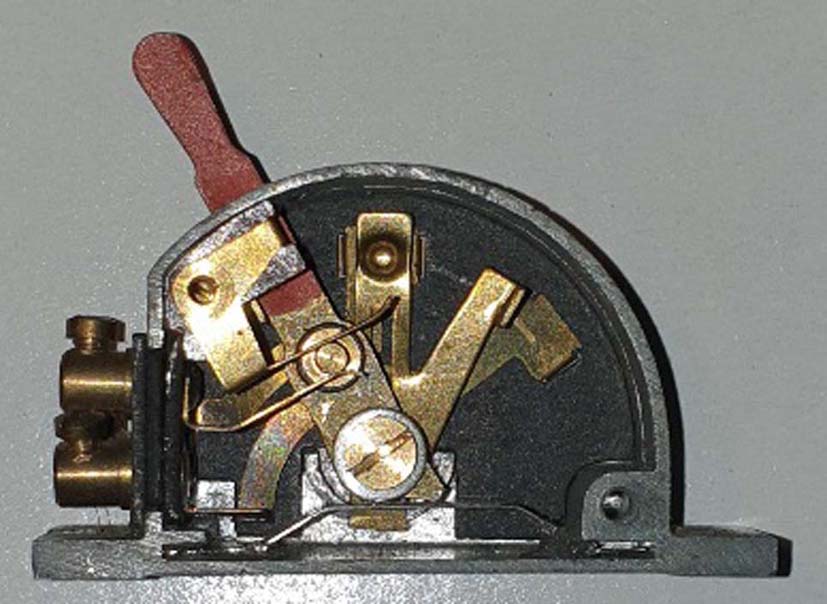

Artikel Nr. 20/20 Messerschalter (flacher Hebel) • Tastimpuls, Standard
Gehäuse: Zinkdruckguss, Farbe: anthrazit schwarz, Wange aus Blech, gerader Schlitz
Anschluss: 1 Farbkodierung: rot
Baujahr 1954
Schalter mitgeliefert zu elektrischer Weiche 20/28

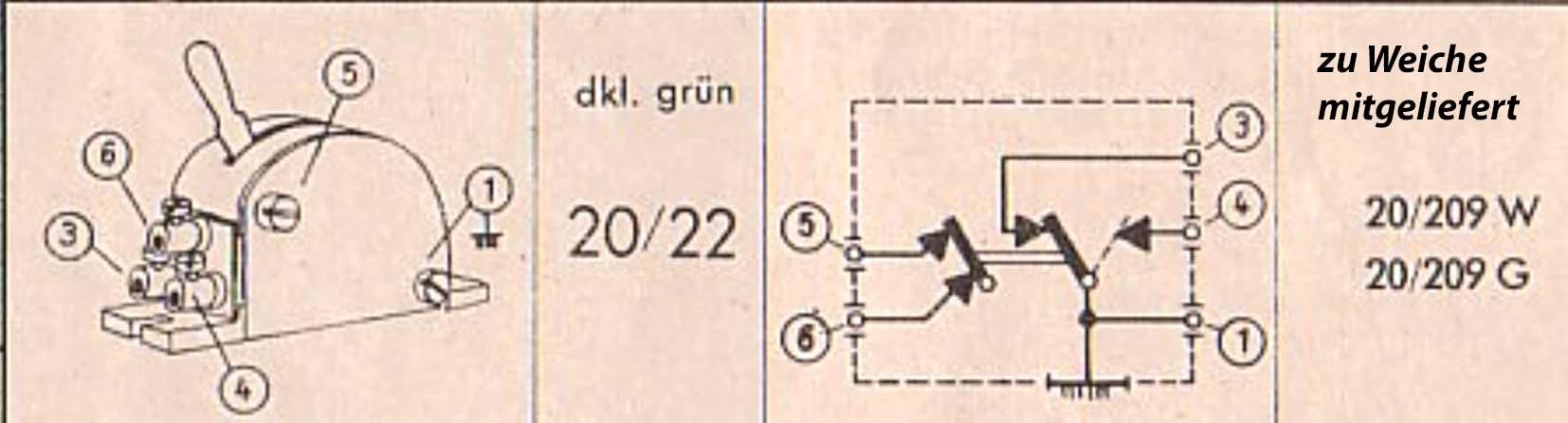

Artikel Nr. 20/22 Messerschalter (flacher Hebel) • Tastimpuls
Gehäuse: Zinkdruckguss, Farbe: dunkelgrün, Wange braun (Bakelit), gerader Schlitz
Anschlüsse: 3 ohne Farbkodierung
Baujahr 1954
Schalter mitgeliefert zum Lichtsignal 20/209 W, 20/209 G



Steuerschalter (Momentkontakt) für Formsignale, Weichen, Entkupplungsgleis und Relais.



Signal/Weichenanschluss: 3 u. 4
Trafoanschluss: 1 oder an Masse Schiene

Zusatzkontakt: 5 u. 6 als Fahrstromschalter für die automatische Zugbeeinflussung.




Viele Grüße
Heizer
