#1 | Trix Express Schalter 20/24 schwarz (Weichen) • 20/29 gelb Umschalter (Licht) datum

09.06.2026 20:41 (zuletzt bearbeitet: 09.06.2026 21:16)

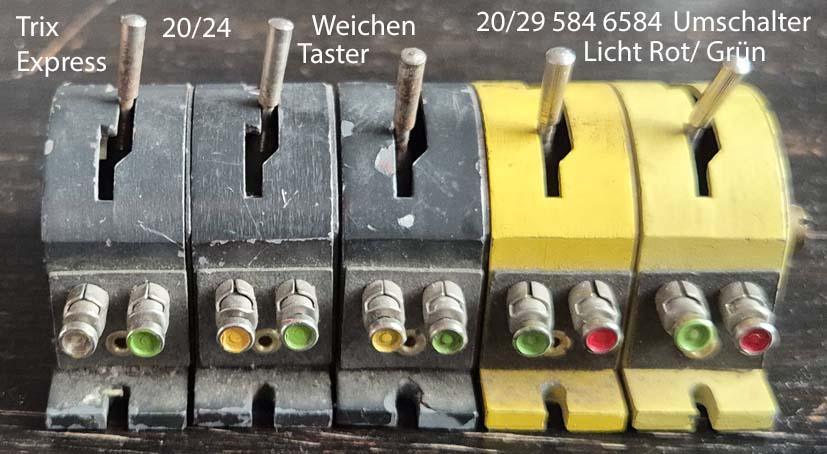

Im Urlaub heute zufällig diese formschönen Guss-Trix-Schalter aus den 1950iger Jahren für mein Spur 0-Stellwerk erhalten.
Leider habe ich hier keine Möglichkeit zum Funktionstest.

Die schwarzen Weichenschalter sind Taster:
– Hebel voll durchziehen, bis Klickgeräusch.
Angeblich gab es einen Nachfolger des Systems. Was wurde geändert/verbessert?

Die gelben Lichtschalter sind Umschalter EIN (grün) / Aus / EIN (rot)

Die Anschlusskabel werden oben jeweils durch zwei Kabelklemmen gehalten.
Darunter jeweils eine Buchse. So kleine H0 Bananenstecker kenne ich nicht oder
wird auch hier das Kabel vom Lichttrafo ohne Stecker blank eingesteckt und hält?

Viele Grüße
Heizer

IVAN und Udo gefällt das.

Antworten

#2 | RE: Trix Express Schalter 20/24 schwarz (Weichen) • 20/29 gelb Umschalter (Licht) datum

09.06.2026 21:17

Die "Buchse" ist lediglich ein Niet, der die Isolationsplatte hält.

Freundliche Grüße, Schorsch

Heizer und Udo gefällt das.

Antworten

#3 | RE: Trix Express Schalter 20/24 schwarz (Weichen) • 20/29 gelb Umschalter (Licht) datum

09.06.2026 21:23

Danke Schorsch.

Viele Grüße
Heizer

Patent-Spielzeug gefällt das.

Antworten

#4 | RE: Trix Express Schalter 20/24 schwarz (Weichen) • 20/29 gelb Umschalter (Licht) datum

09.06.2026 21:28 (zuletzt bearbeitet: 09.06.2026 21:35)

Hallo Volker,

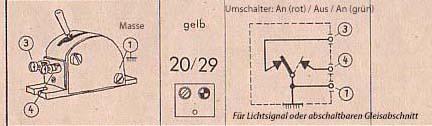

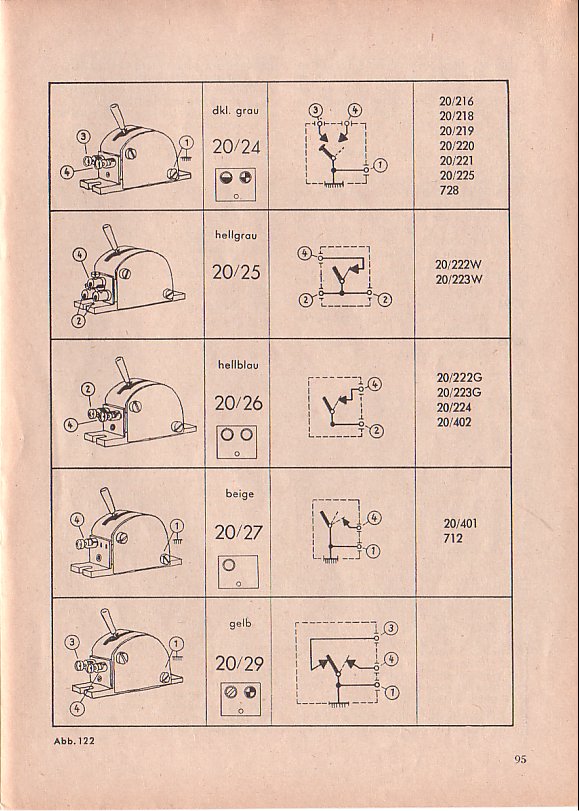

hier noch mal das Schema zur Belegung zum Schalten von Lichtsignalen. Die seitliche Schraube ist für die Masse.

http://www.ig-trix-bilder.de/forum/downl...=2646&mode=view

Freundliche Grüße, Schorsch

edit: Schaltbild ausgewechselt / das für gelben Schalter ist richtig

Heizer und Udo gefällt das.

Antworten

#5 | RE: Trix Express Schalter 20/24 schwarz (Weichen) • 20/29 gelb Umschalter (Licht) datum

17.06.2026 10:20 (zuletzt bearbeitet: 17.06.2026 20:02)

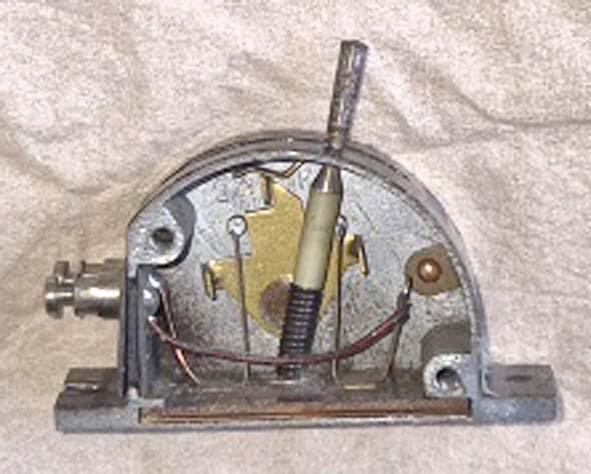

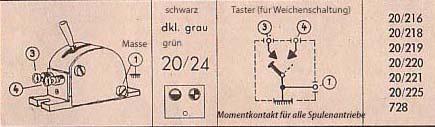

Schwarzer Weichenschalter 20/24

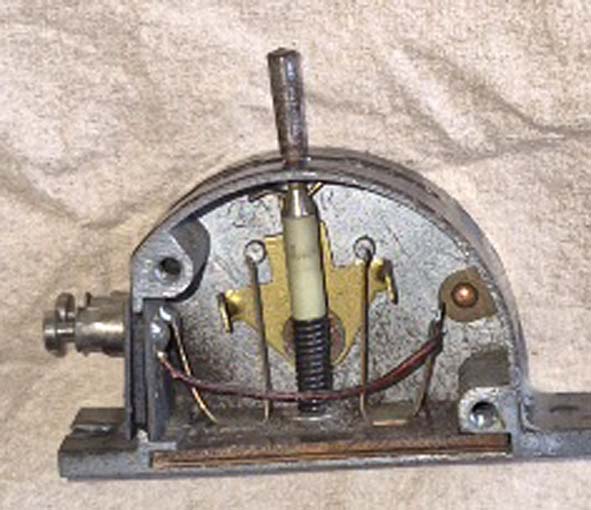

Ausstellung (Hebel manuell in Mittelstellung gebracht)

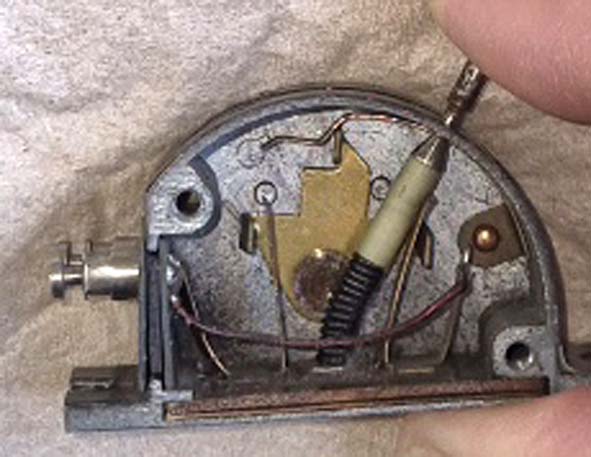

Den Hebel nach rechts durchgedrückt > Taster (Momentkontakt)

Der Hebel springt beim Loslassen in diese Stellung zurück. (Kontakt gelöst).
und kann manuell wieder in die Mittelstellung gebracht werden (Bild 1).

Desgleichen gilt für die entgegengesetzte Richtung.

Wie ich lese, soll der konstante Stromfluss die Weichenspule zerstören.
Ist mir anhand der Bilder unerklärlich (Taster! Hebel springt zurück) – kann zur Zeit leider nicht testen.
Bitte Meinung, wo soll hier Strom weiterhin fließen?

Viele Grüße
Heizer

Udo gefällt das.

Antworten

#6 | RE: Trix Express Schalter 20/24 schwarz (Weichen) • 20/29 gelb Umschalter (Licht) datum

17.06.2026 13:03

Hallo
dieser Schalter ist für Trix Weichen und insbesondere die empfindlichen Trix Modell-Signale von Rückert konzipiert.
Beim Durchziehen des Schalthebels, streift der Schalter kurz einen Kontakt. Bei anhaltend durchgezogenem Schalter ist der Kontakt geöffnet und es fließt kein Strom mehr.
Die späteren Stellhebel mit der gleichen Funktion sind grün, bei ihnen fließt solange Strom, bis man den Hebel zurückstellt.
Carsten

Udo gefällt das.

Antworten

#7 | RE: Trix Express Schalter 20/24 schwarz (Weichen) • 20/29 gelb Umschalter (Licht) datum

17.06.2026 19:01 (zuletzt bearbeitet: 17.06.2026 20:23)

Danke Carsten. Also sehe ich es richtig: es kann mit dem schwarzen Trix-Schalter 20/24 und Märklin bzw. BING TinPlate-Weichen (Spur 0)
keine Probleme geben.
Vermutlich habe ich den Hinweis in einem anderen Forum missverstanden, weil er sich auf die späteren, grünen Schalter bezieht.

Nur zum Vergleich:

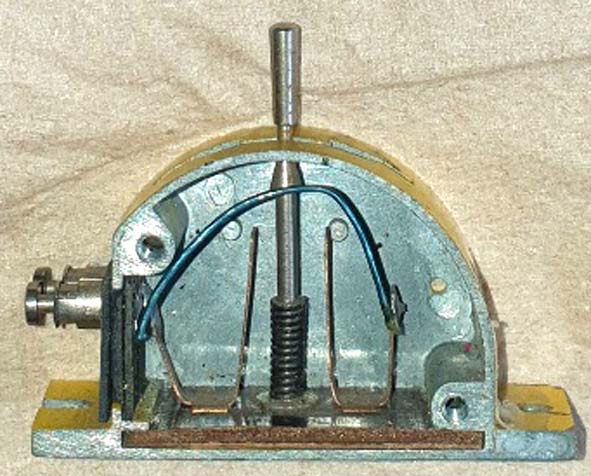

Umschalter 20/29 (gelb) zum Vergleich • Hebel in Mittelposition > Aus

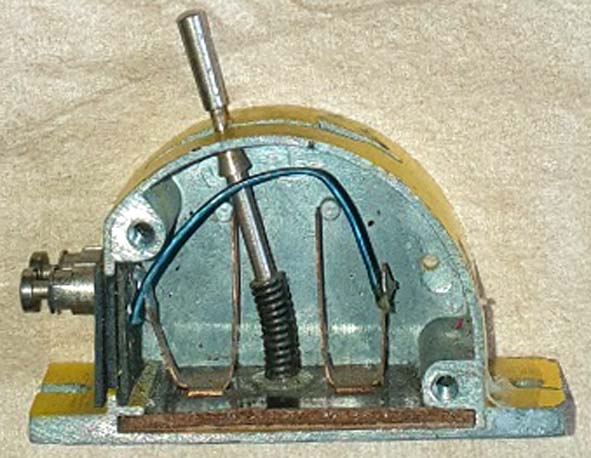

Linker Kontakt geschlossen, Hebel eingerastet > z.B. Lichtsignal rot > an oder

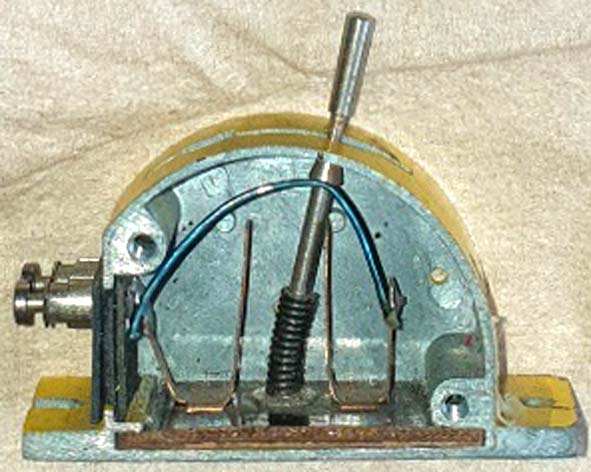

rechter Kontakt geschlossen, Hebel eingerastet > z.B. Lichtsignal grün > an

Viele Grüße
Heizer

Udo, IVAN und Knolle gefällt das.

Antworten

#8 | RE: Trix Express Schalter 20/24 schwarz (Weichen) • 20/29 gelb Umschalter (Licht) datum

03.07.2026 20:08 (zuletzt bearbeitet: 08.07.2026 15:10)

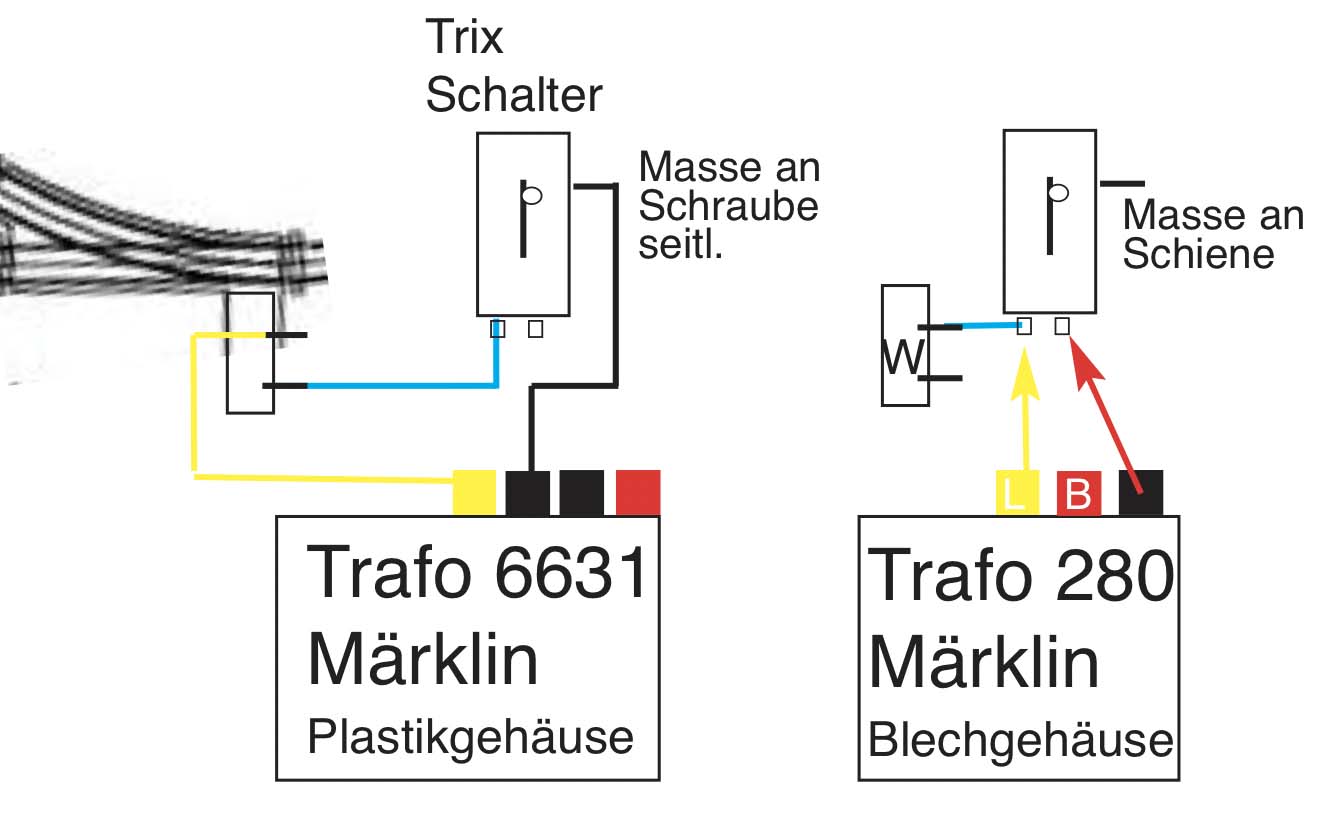

Anschluss obige schwarze und gelbe Schalter an Märklin Spur 0- Tinplate-Weichen:
– Wirkung wie Taster, der Trix-Hebel funktioniert aber nur in einer Richtung.

(Das Masse-Kabel der Weiche entfällt,– wurde direkt an der Weiche mit einem kleinen Draht an Masse (Schraube) gelegt)

Viele Grüße
Heizer

Udo gefällt das.

Antworten
