[Eigenbau] Wie entsteht eine Berglandschaft? Nachbau Rock & Graner Berg mit Drahtbrücke

Hallo,

mein Werkstattkumpel und ich haben heute ein neues Projekt begonnen.





Uff, meinte mein Kumpel Bender, das wird nicht leicht.

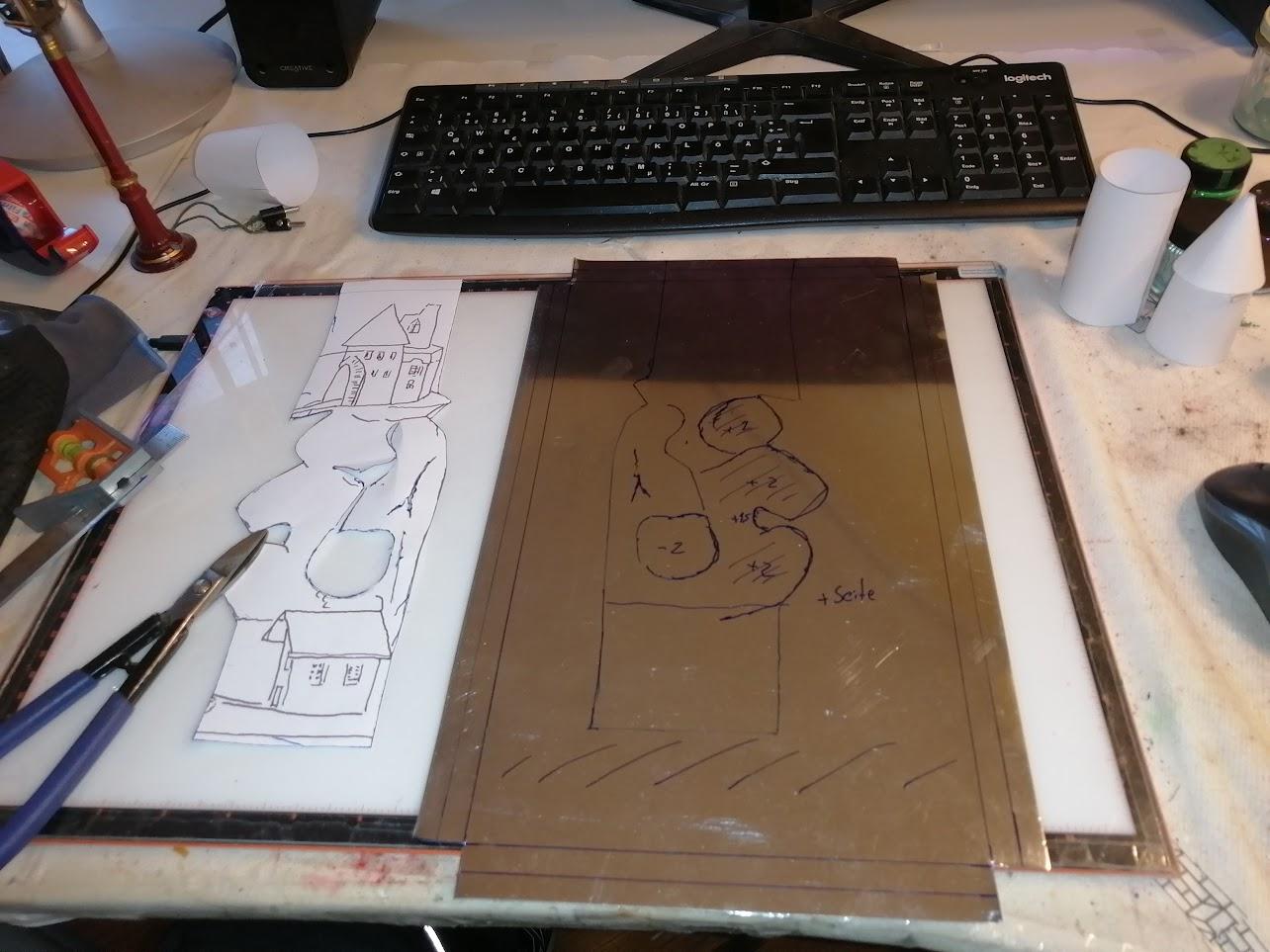

Einige Vorarbeiten sind schon gemacht. Blech ist geschnitten und eine Vorzeichnung ist aufgebracht.

Es soll ein Nachbau werden, also sehr genau dem Vorbild entsprechen und ich werde wieder neue Techniken verwenden.



Es wird eine bestimmte, größere Fläche Blech aufgezeichnet und mit einem Rand versehen. Dadurch soll der Faltenbildung entgegen gewirkt werden.

Das probiere ich aus.

Herzliche Grüße
Heinz

Hallo Heinz,

das ist ja ein sehr spannendes Projekt! Ich habe mir als Bastelprojekt einen Bergeinschnitt vorgenommen, aber ich kann es nur in Styrodur "nachempfinden".
Blechbearbeitung kann ich nicht, und das, obwohl unsere Familie einen Betrieb zur Metallverarbeitung hatte 🙈
Ich werde gespannt mitlesen....

Glänzende Grüße
Stefan

P S. Der kleine Bender ist sehr cool!

Hallo Heinz,

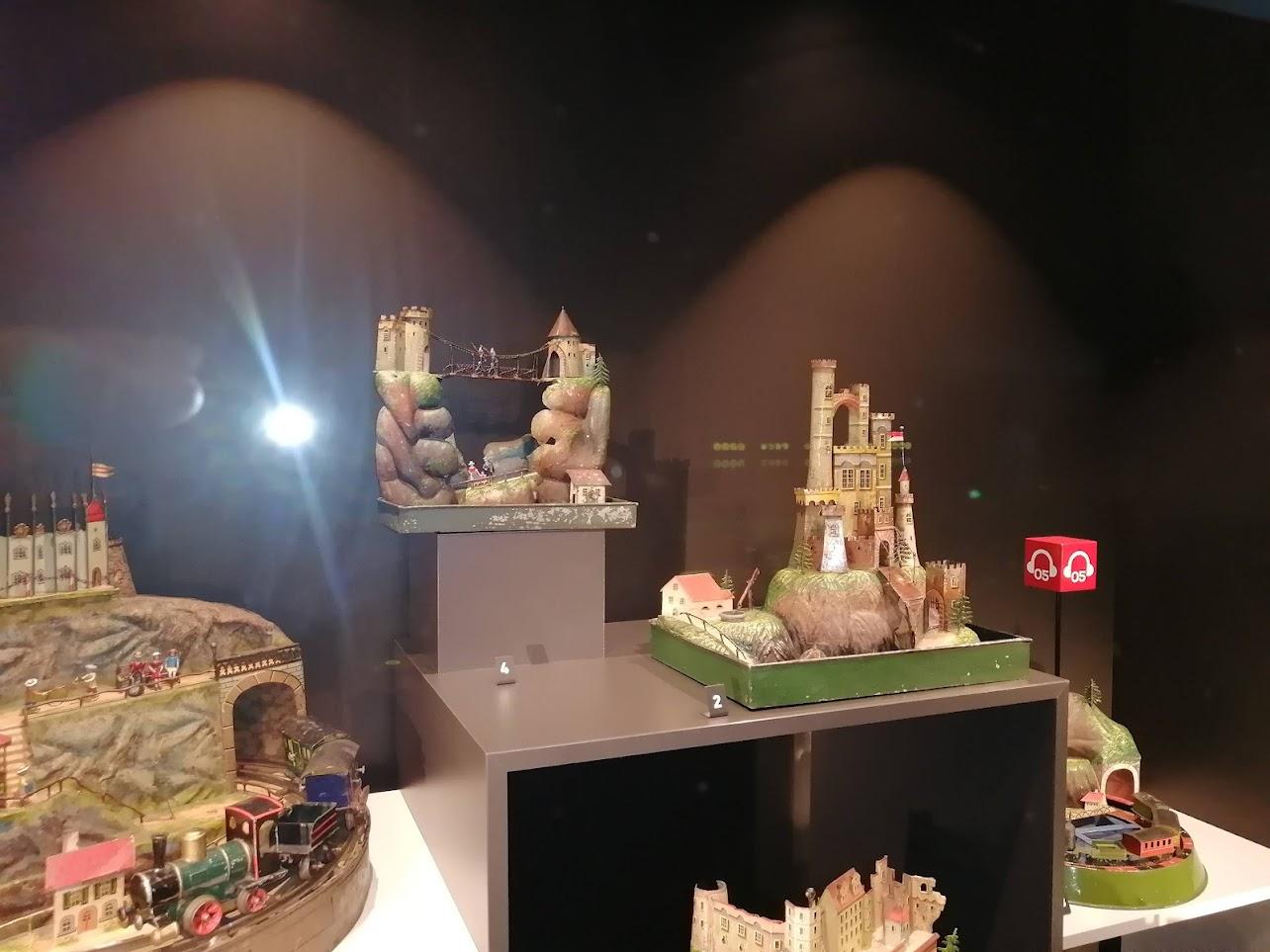

hier nun der Ausschnitt eines Deckelbildes mit dem Bergeinschnitt der die beiden Elemente mit einer Brücke verbindet. Die Brücke könnte ich von einem befreundeten Sammler als Nachbau bekommen, der hat die schon einige Male gemacht.



Alternativ hatte ich mir überlegt, die Landschaft zunächst aus Lehm und Stein/Gasbeton zu modellieren.
Es fehlt ganz einfach die Zeit...
Viele Grüße
Wolfgang

Liebe Claudia,

als ich zu Bender sagte "schau, wie schön das blanke Tinplate glänzt, es ist 0,29mm dick!", meinte er "das kann ich auch!" Kein Wunder, Bender ist ja auch aus Tinplate. Nur, bis er so schön glänzt, muss er sich ordentlich polieren. Das ist ihm meist zu aufwendig. So sehe ich ihn meist grau, mit einem leichten Film von Maschinenöl.

Bender hat einen ganz anderen Metabolismus als ich. Er muss keine Nahrung aufnehmen. Allerdings ist er auf fremde Hilfe angewiesen, wenn er sich mittels Uhrwerk bewegen will. Vielleicht ist er deshalb manchmal etwas knurrig.

Herzliche Grüße
Heinz

Hallo,

bald muss ich eine Pause einlegen, es geht in den Urlaub. Aber ohnehin habe ich eine Bauzeit von rund einem Jahr eingeplant.

Nun will ich mich in die Arbeit einfinden: Heute ist mein erster Arbeitstag bei Rock&Graner. Ich habe viele Taler für meine Lehre als Kupferschmied zahlen müssen. Es ist im Sommer 1885 und nun bekomme ich erstmals Geld für meine Arbeit. Ich muss 14 Stunden arbeiten, werde aber nach Stücken, die ich fehlerfrei fertigstelle, bezahlt.

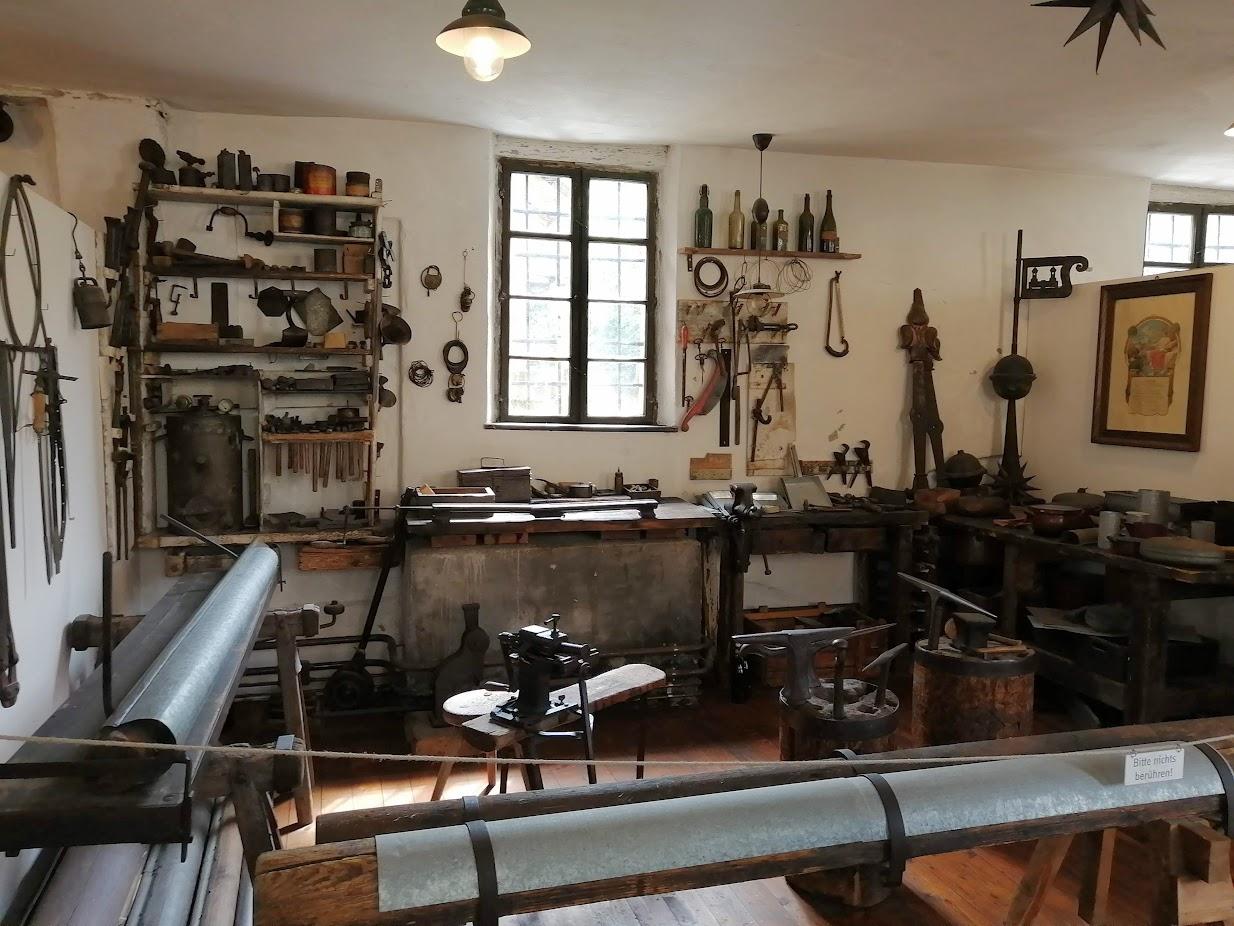

Als ich die Fabrik betrete, die sich direkt am Marktplatz in Biberach befindet, werde ich mit nur den aller nötigsten Worte begrüßt. Die Fabrik arbeitet handwerklich. Große Maschinen, die gerade erfunden werden, gibt es noch nicht. Es gibt selbst hergestellte Maschinen, wie zum Beispiel eine Dreirollen-Biegemaschine, die aus Holz gefertigt ist, und eine Wulstmaschine, ebenfalls aus Holz. Eine große schwere Spindelpresse steht eindrucksvoll in einer Ecke des Werksaales. Dieser Saal ist nicht groß, da die Decken aus Holzbalken bestehen.



So, in etwa, könnt ihr euch meinen Arbeitsplatz vorstellen.

Ihr fragt euch, warum ich als Kupferschmied Weißblech biegen soll? Das liegt an der Handwerksrolle. Kupferschmiede haben weitere Befugnisse und mit Spenglerarbeiten kenne ich mich auch aus. Warum genau das so ist, kann ich nicht sagen, da müsst ihr den Meister fragen.

Mein erster Auftrag wird der Berg mit Drahtbrücke sein. Es gibt ein Musterbuch und ein fertiges, unlackiertes Muster. Es gibt auch Schablonen aus Holz.

So mache ich mich an die Arbeit und schneide mit der Schablone ein Stück Blech, das möglichst groß sein soll, da ich Vertiefungen einbringen muss. Dabei wirft sich das Blech. Zu groß darf es aber auch nicht sein, sonst gibt es Ärger, weil das Blech so teuer ist. Außerdem wird es dann unhandlich.

Ich muss zuerst die Verformung in glattes Blech einbringen. Später wird dann erst die Form frei geschnitten.

Für mich neu war die Art der Arbeit, dass ich die Ränder hoch biegen soll, damit sich das Blech weniger wirft.

Ich muss aber nun weitermachen. Wenn der Meister sieht, dass ich mit dem Zeichenbrett rummache, gibt es gehörig Ärger.

Herzliche Grüße
Heinz

Zitat von HeinzMan im Beitrag #6

---

Heute ist mein erster Arbeitstag bei Rock&Graner

---

Zitat von HeinzMan im Beitrag #6

---

Es ist im Sommer 1785 und nun bekomme ich erstmals Geld für meine Arbeit

---

Vielen Dank, Wolfgang,

ja, das stimmt, es war ein Fehler. Ich habe das korrigiert. Ich möchte die Zeit kurz vor 19hundert abbilden. Rock&Graner arbeitet noch lange mit den alten Techniken. Zeitgleich entstanden in Nürnberg große Fabriken, in denen Arbeiter nur noch Teilarbeiten des Ganzen durchführten.

Ich bin nicht so der Geschichtsforscher, der, wie du, akribisch die Jahreszahlen zu den Ereignissen zusammenfügt.

Daher vielen Dank für die Ergänzung.

Die genannten Bilder aus dem Museum Sonnenberg kenne ich leider nicht.

Herzliche Grüße
Heinz

Zitat von HeinzMan im Beitrag #8

---

Bilder aus dem Museum Sonnenberg kenne ich leider nicht

---

Ja, Wolfgang,

die Füße. Es gibt wenige Bilder von R&G im Netz. Manche, wenige Objekte, sind mit Füßen zu sehen.

Ich möchte gerne festhalten, dass es eine Freiheit von mir ist, wenn ich Füße anbringe. Möglicherweise ist das historisch nicht korrekt. Es wird auch weitere Abweichungen geben. Ich werde entsprechend darauf hinweisen.

Ich würde mich freuen, wenn es eine Diskussion gibt, ob R&G Füße angebracht hat.

Das ist aber auch eine sehr gute Gelegenheit, zu sagen, dass diese Blechobjekte damals sehr beliebt waren. Es gibt etliche Spenglereien, die Bergpartien gedängelt haben. Nur Objekte, die in den Musterbücher von R&G, können zugeordnet werden. Es gibt keine weiteren Kataloge von anderen Hersteller. Edit: Spätere Kataloge von Märklin, Staudt, und weitere sind bekannt. Nur aus der Zeit um 1850 gibt es eben, meines Wissens, nur die Musterbücher von R&G. Wenn jemand weitere Informationen hat, wäre das sehr schön, wenn ich davon erfahre.

Herzliche Grüße
Heinz

Zitat von HeinzMan im Beitrag #10

---

Manche, wenige Objekte, sind mit Füßen zu sehen

---

Zitat von HeinzMan im Beitrag #10

---

keine weiteren Kataloge von anderen Hersteller.

---

Hallo,

es ist Sonntag. Da darf man keinen Krach machen. Da aber gestern mein erster Arbeitstag war, erlaubt mir der Meister, dass ich arbeite. Nur, ich darf nicht hämmern, keinen Lärm machen.



Ja, ihr seht richtig: Meine Arbeitsunterlage ist eine Glasplatte. Mittlerweile habe ich meine Werkstatt erweitert und mir steht unter anderem ein neues Zimmer im Wohnraum zur Verfügung. Das ist untypisch, man arbeitet im Stehen. Das war bei mir auch so, bis ich mich entschloss, aus Altersgründen, auch sitzend zu arbeiten.

Die Glasplatte brauche ich, wenn ich mit der Bemalung beginne.

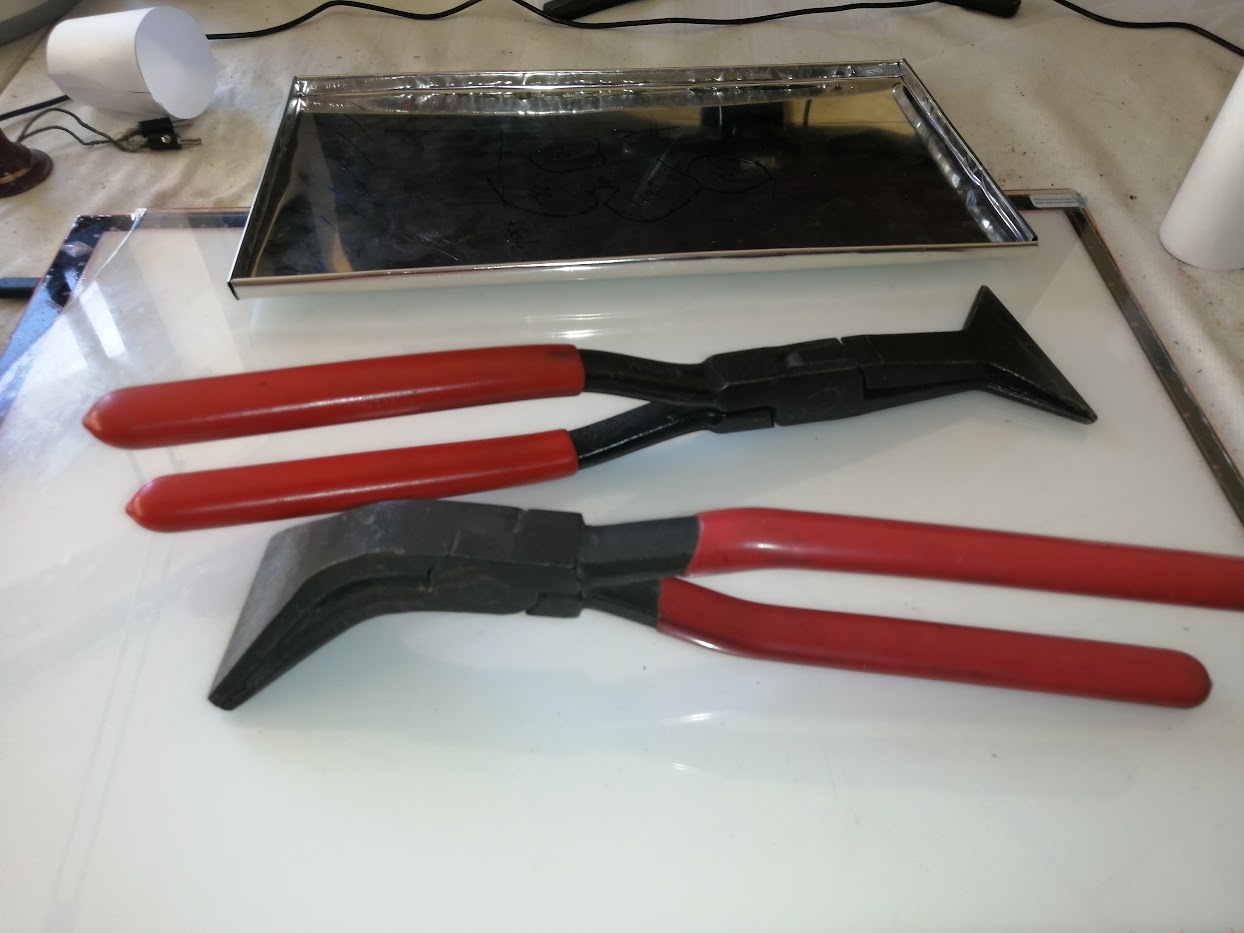

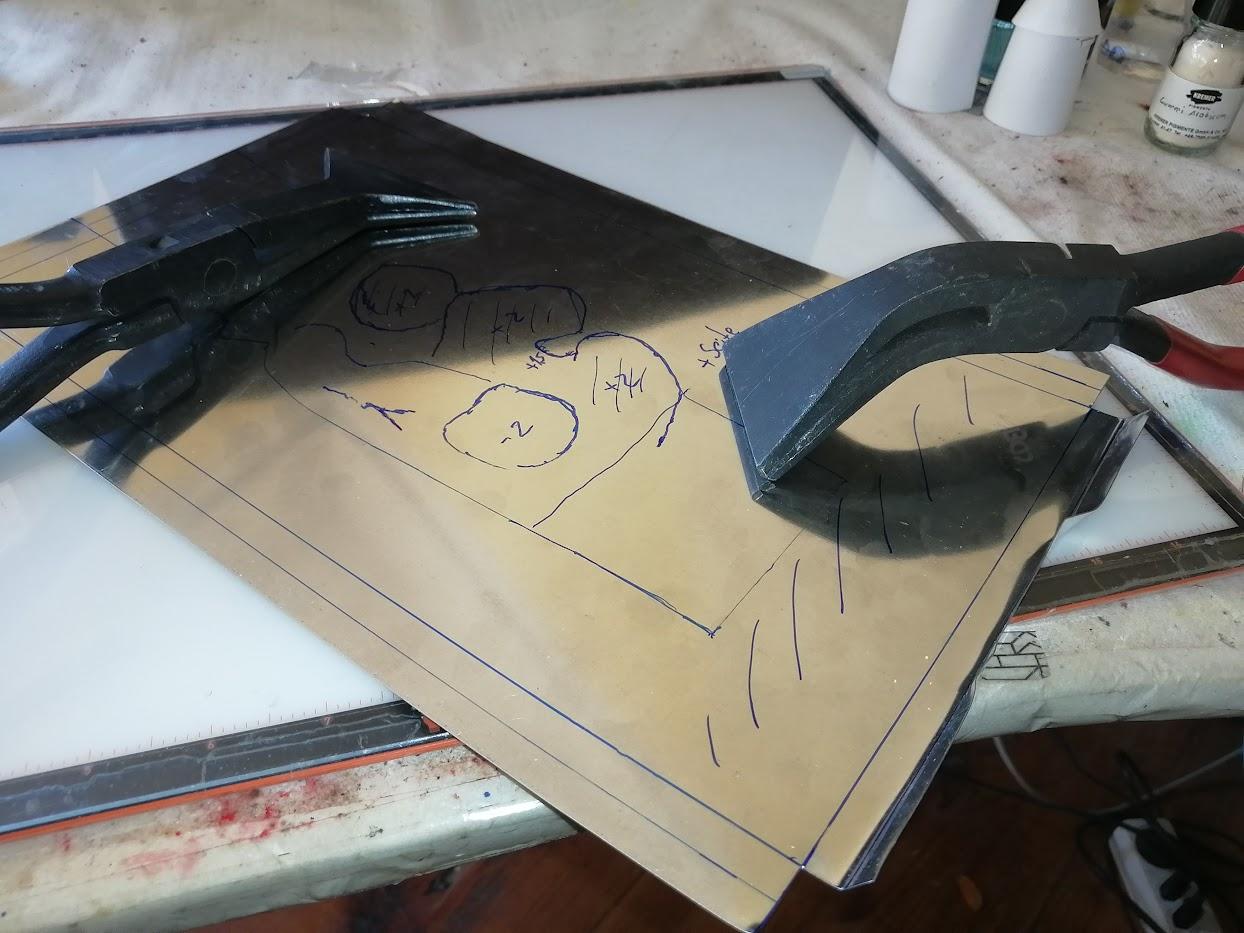

Nun zu den Fälzen. Es gibt wirklich viele Möglichkeiten, ein so dünnen Blech zu biegen. Ich zeige hier, die Möglichkeit mit Deckzangen, die ich jedem empfehle, der mit Blech arbeiten will.

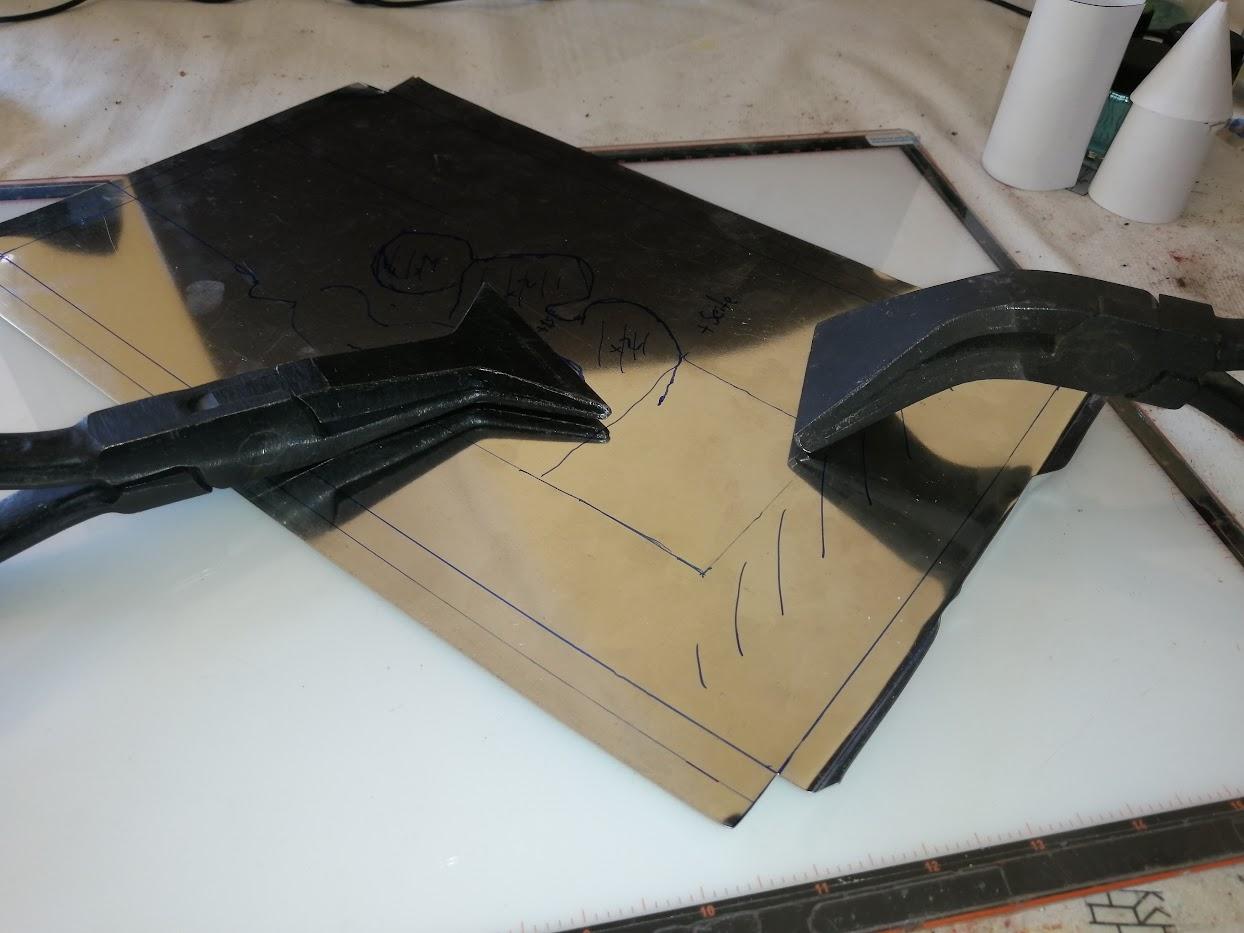

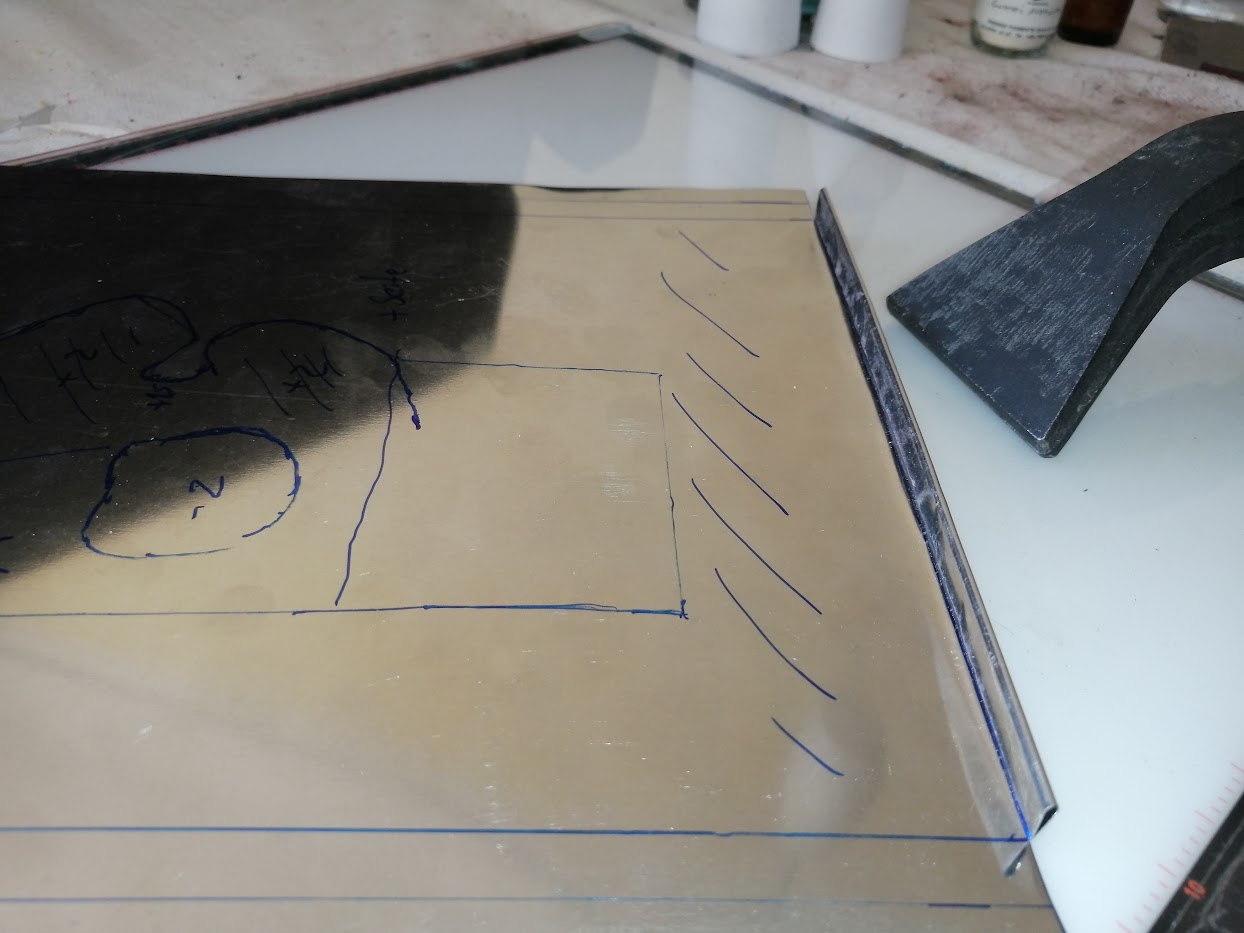

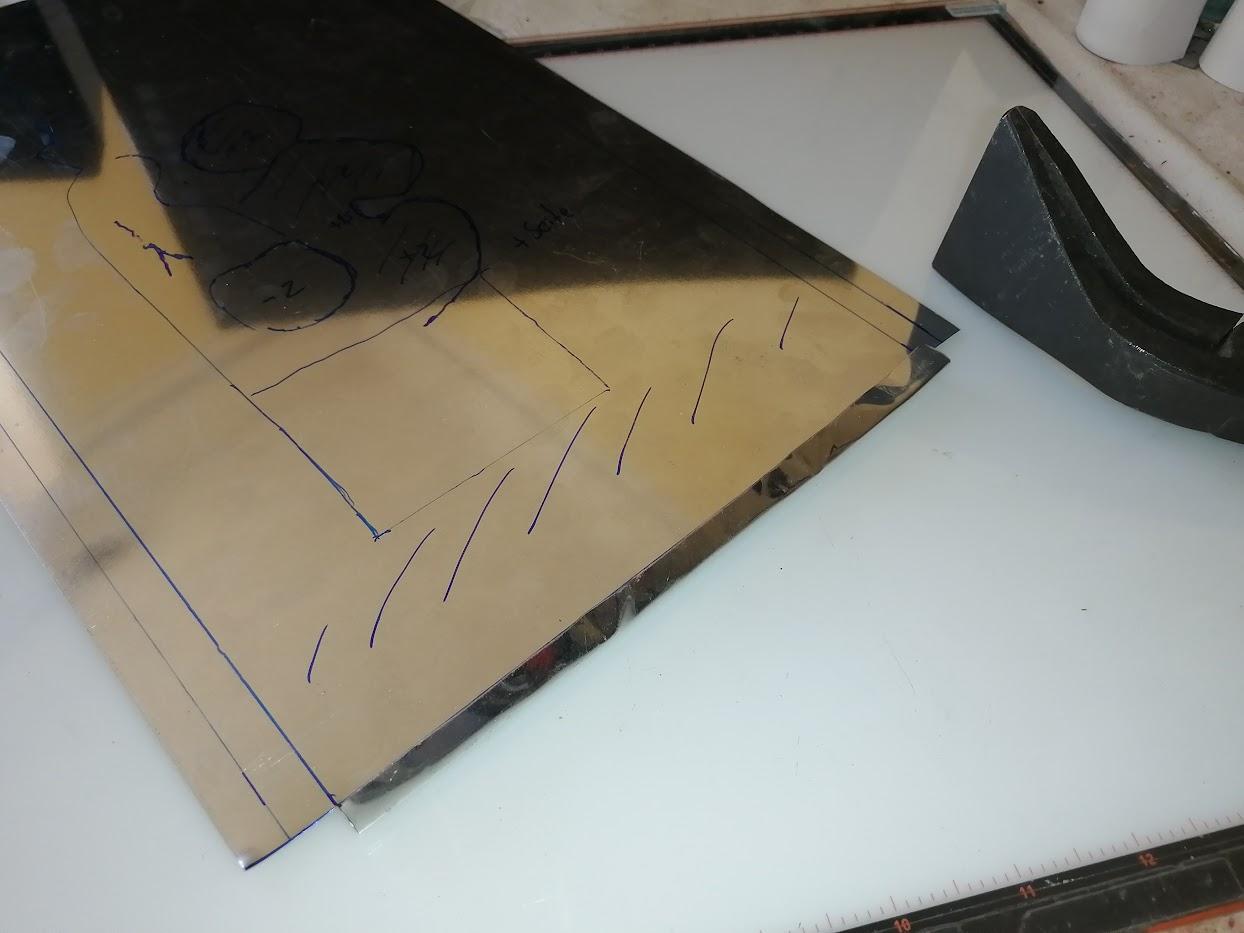

Zunächst wird der Falz nach oben gezogen. Angst vor Falten braucht man nicht zu haben. Hier geht es um einen einfachen Falz, der nur temporär benötigt wird.

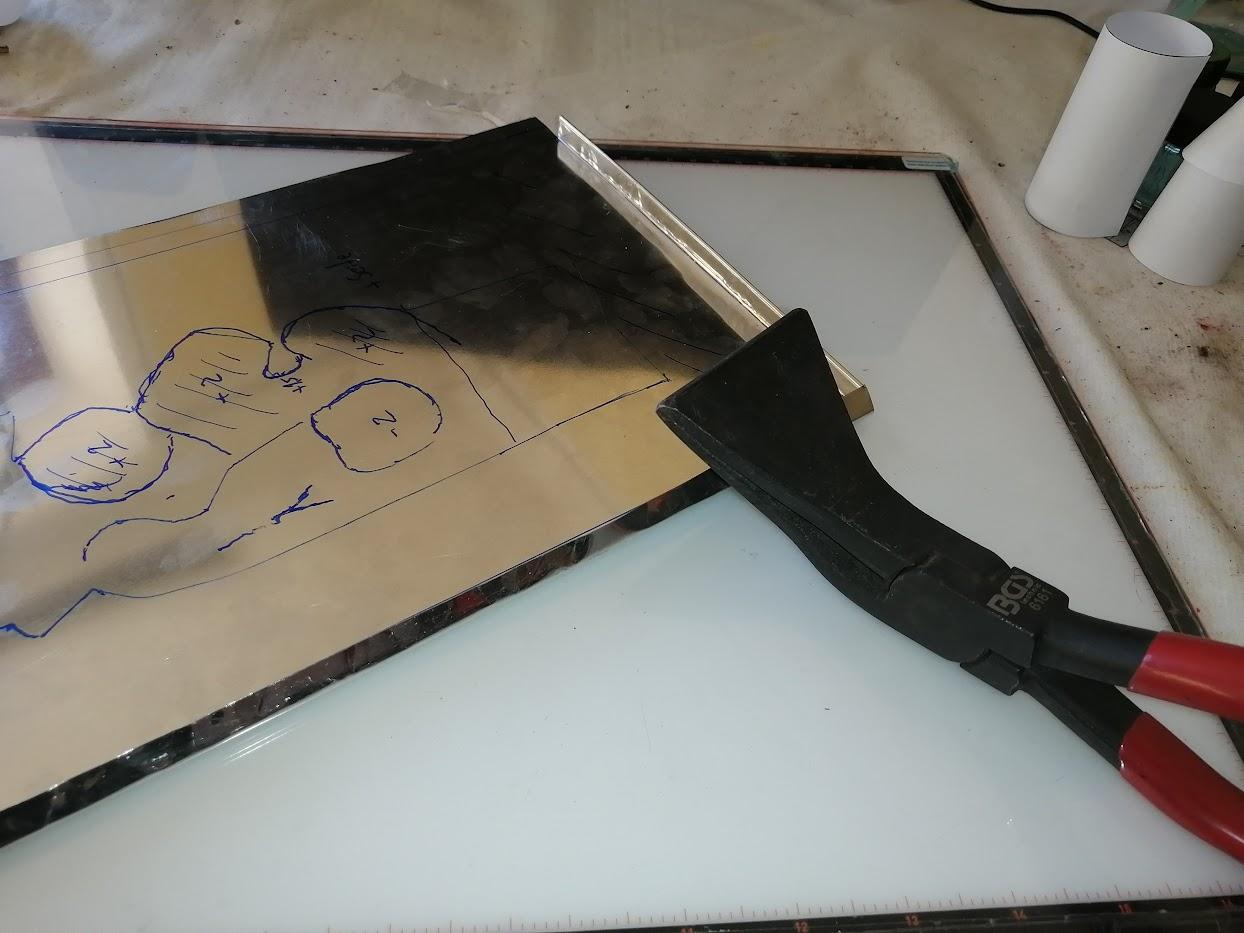

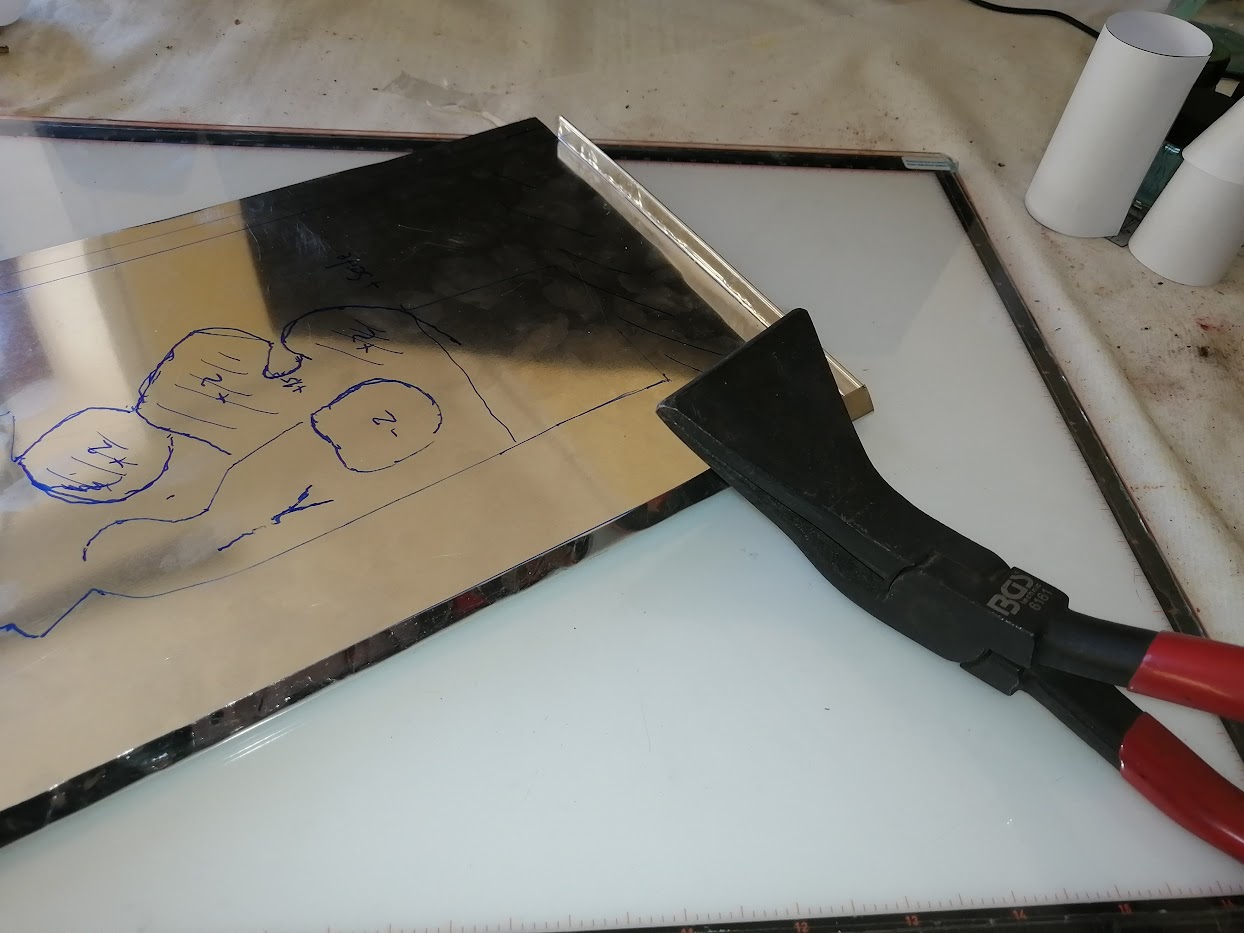

Der Falz wird umgelegt. Das mache ich, in dem ich die Deckzange als Hammer benutze.



Auch das mache ich auf der Glasplatte. Das Blech lässt sich leicht umformen.



Nun wird der Falz hochgestellt.





Mit ein bisschen mehr Mühe geht das auch besser. Nur hier brauche ich keine Genauigkeit.

Herzliche Grüße
Heinz

Hallo,

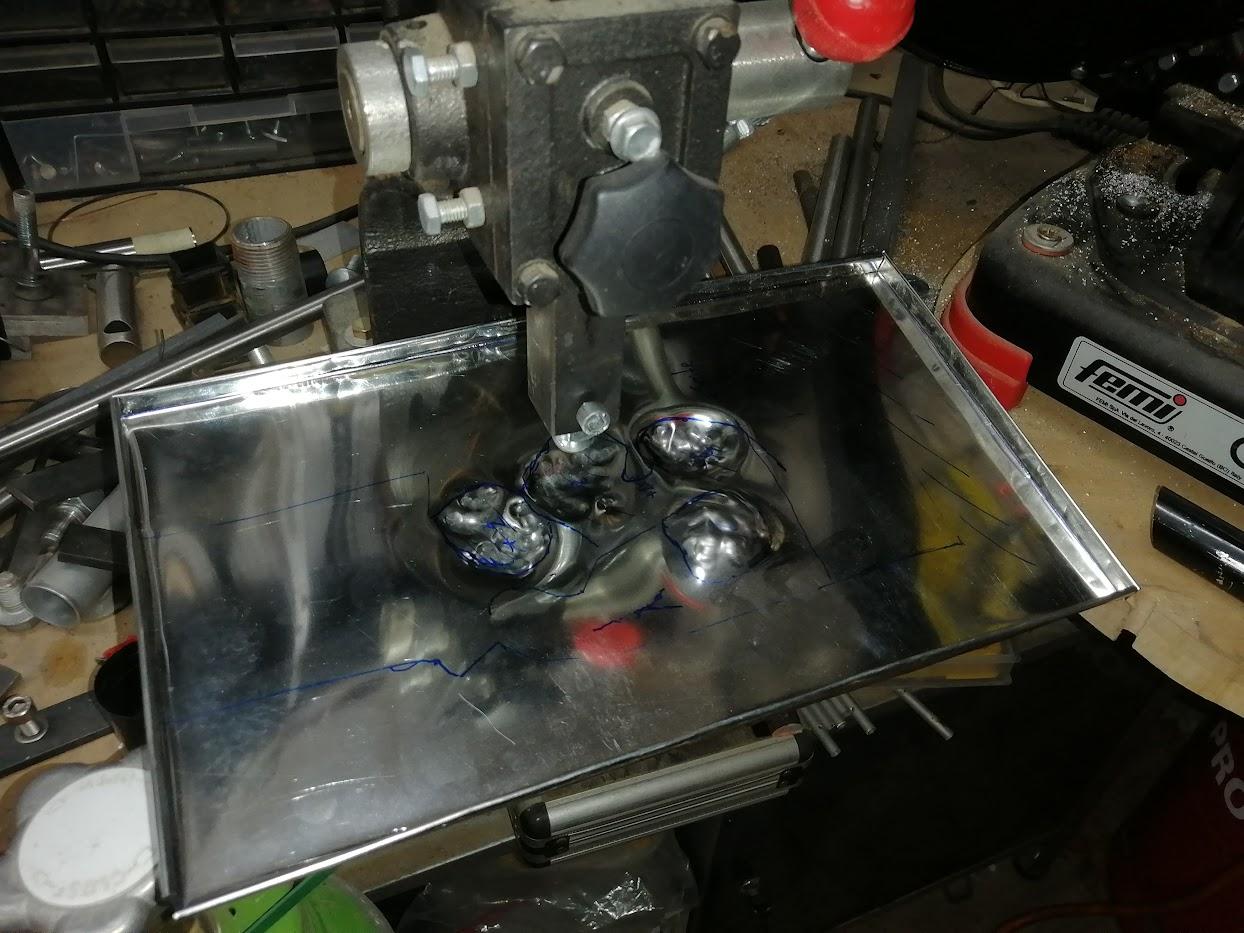

nun kommt der letzte Arbeitsschritt für heute. Es sollen Wölbungen, eiförmig oder kugelförmig eingebracht werden. Dafür braucht es kinetische Energie. Mit Kugelhammer wird auf das Stück Blech eingedroschen. Das mache ich heute nicht. Ich habe eine lautlose Version der Arbeit entwickelt. Für meine meine Zahnstangen-1-Tonnen-Presse habe ich ein einfaches Werkzeug entwickelt.



Erstaunlich, wie gut das funktioniert. Auch die Idee mit dem gefälzten Rand ist hervorragend. Es gibt nahezu keine Falten.

Herzliche Grüße
Heinz

Hallo,

das mit der Glasplatte geht mir nicht in den Kopf. Warum Glas ? Wer macht denn Blecharbeiten auf einer Glasunterlage ?

Du verwendest die richtigen Zangen. Entweder kauft man die in einem Dachdecker-Werkzeug-Geschäft (hammerteuer, aber Spitzenqualität, biegen sich beim Zusammenpressen nicht durch) oder für billiges Geld bei eBay. Dank deiner Presse ist es einfacher, die Wölbungen herzustellen. Leider habe ich nicht eine solche Presse.

Schönen Gruß
Udo

Hallo Udo,

die "Glasplatte" ist einfach so entstanden. Ich habe mir ein schönes Leucht-Tablet besorgt. Das ist prima, ein Leuchttisch in klein! Nie wieder am Fenster durchpausen.

Nur, die Platte wollte ich nicht immer weg räumen und alles ist aus Plastik. Daher schnitt ich mir aus meinem Bestand historischen Glases eine passende Glasscheibe als Schutzhülle.

Zitat von Udo im Beitrag #15

---

Wer macht denn Blecharbeiten auf einer Glasunterlage ?

---

Hallo Heinz,

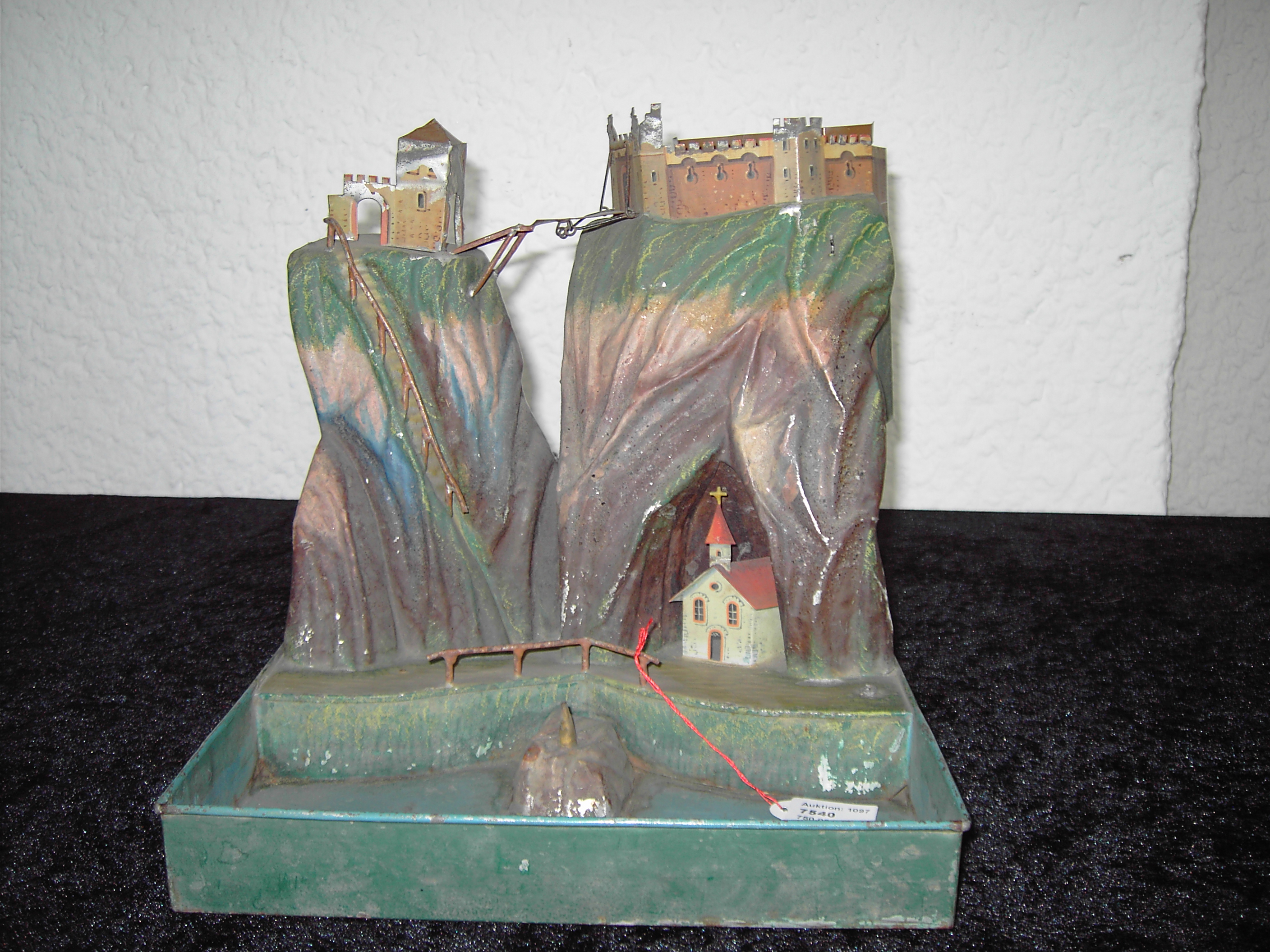

Ich füge hier mal ein beseres Bild vom Berg ein.
Mfg Rene

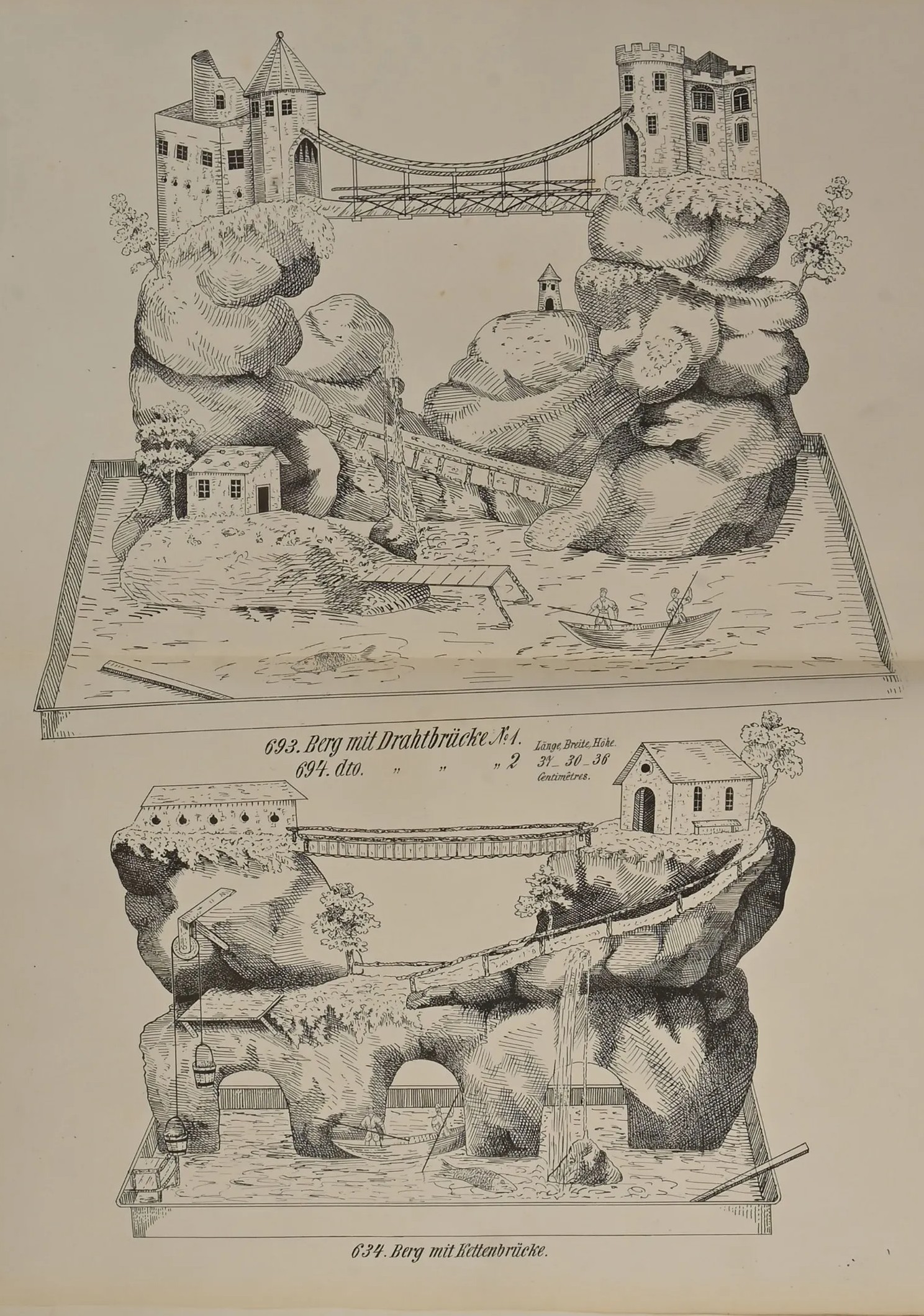

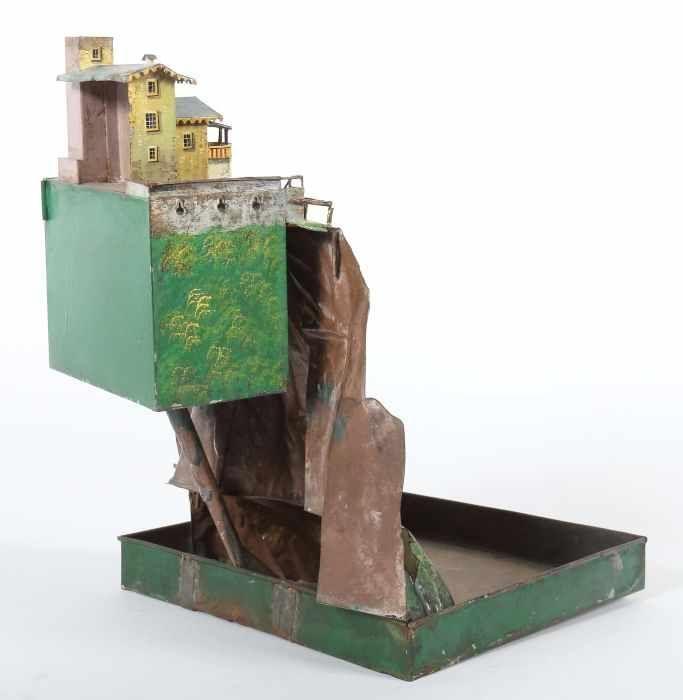

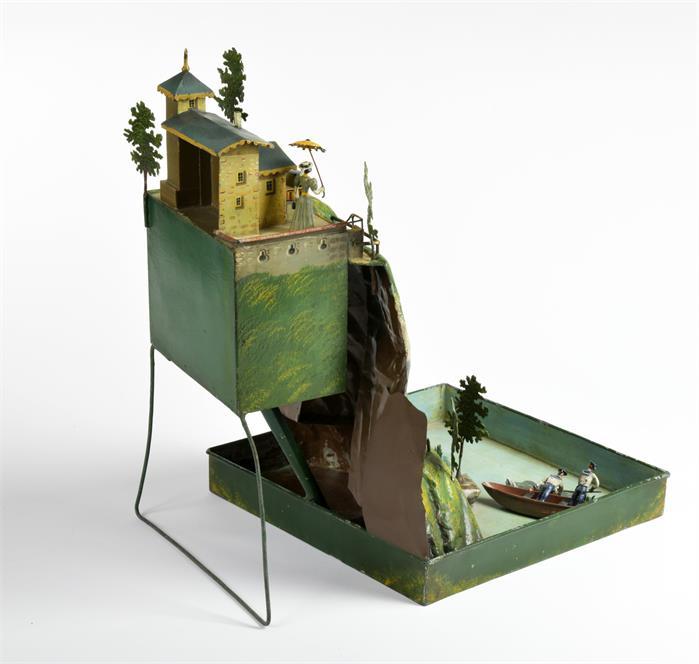

Und hier noch ein unkoloriertes Katalogbild:



Die gab es wohl in unterschiedlichen Größen.
Viele Grüße
Wolfgang

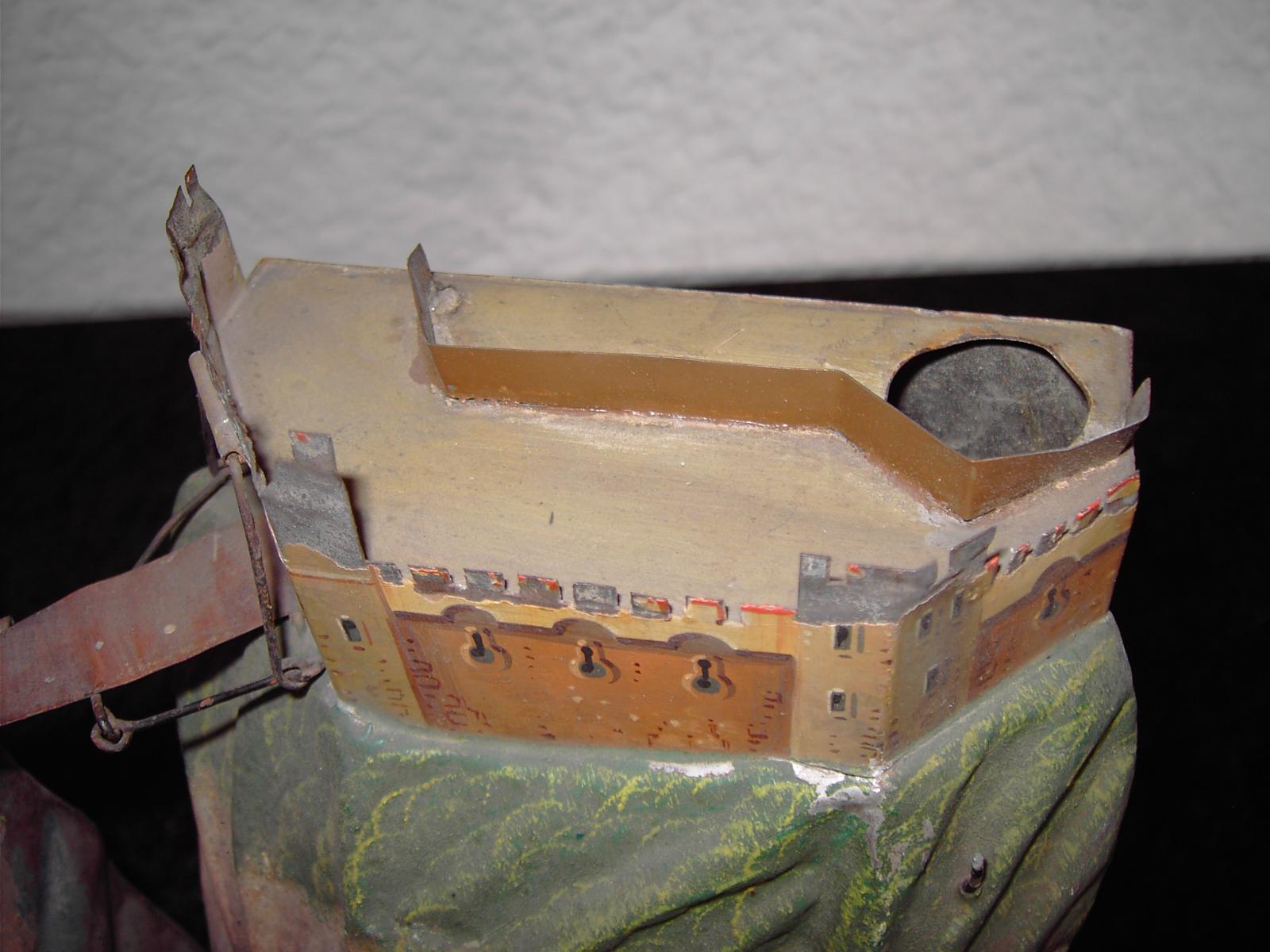

Hallo Heinz,

Nach längeren betrachten meines Bildes #17 ist mir aufgefallen das die Felsen keine Vollplastik ist,sondern nur eine Kulisse.
Leider habe ich so etwas noch nie von hinten gesehen.
Hat mann so etwas als Halbplastik gemacht?

Mfg Rene

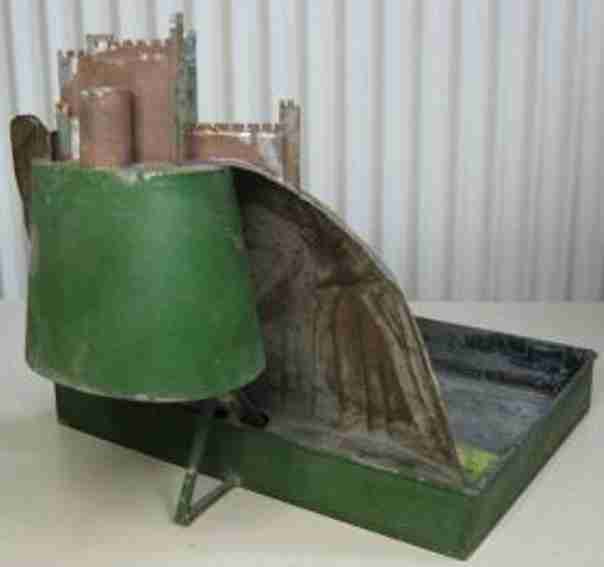

Zitat von Rollbock im Beitrag #19

---

Leider habe ich so etwas noch nie von hinten gesehen.

---

Hallo Wolfgang,

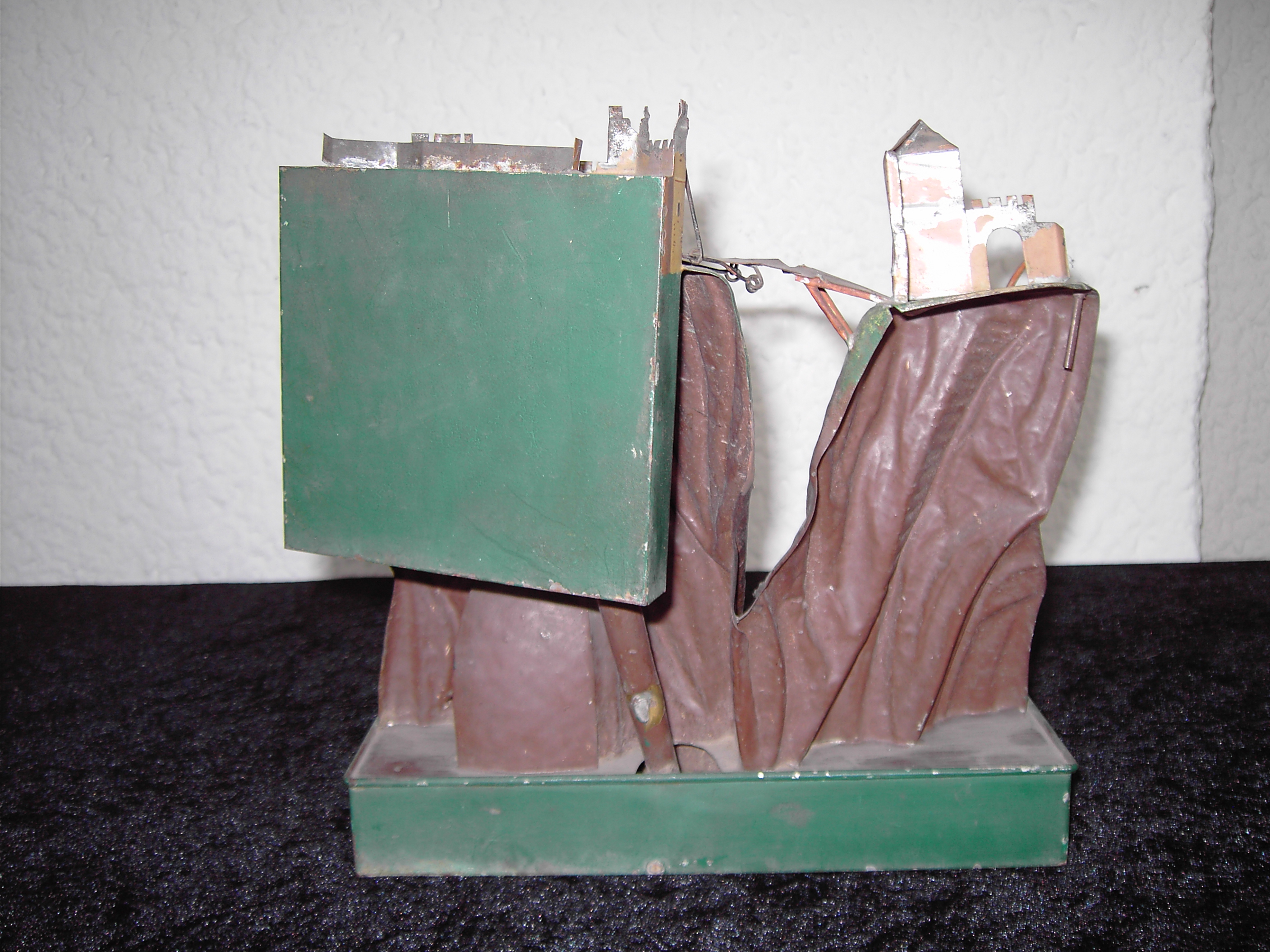

vielen Dank für die Fotos der Rückseiten!
es betätigt sich meine Vermutung, dass diese Landschaften so ähnlich wie Theaterkulissen aufgebaut sind.
Beim letzten Foto sieht man eine Nahtstelle/ Überlappung am tiefen Bergeinschnitt, wiederum wird meine Vermutung, dass die Landschaften aus mehreren Teilen besstehen könnten, bestätigt.
Hast Du zufällig von dieser Landschaft noch weitere Fotos, die noch mehr Rückschlüsse auf die Zusammenstellung oder sogar Teilung der Geländeteile und Details zulassen?
Vielen Dank im Voraus!

Viele Grüße

Michael

Hallo Wolfgang,

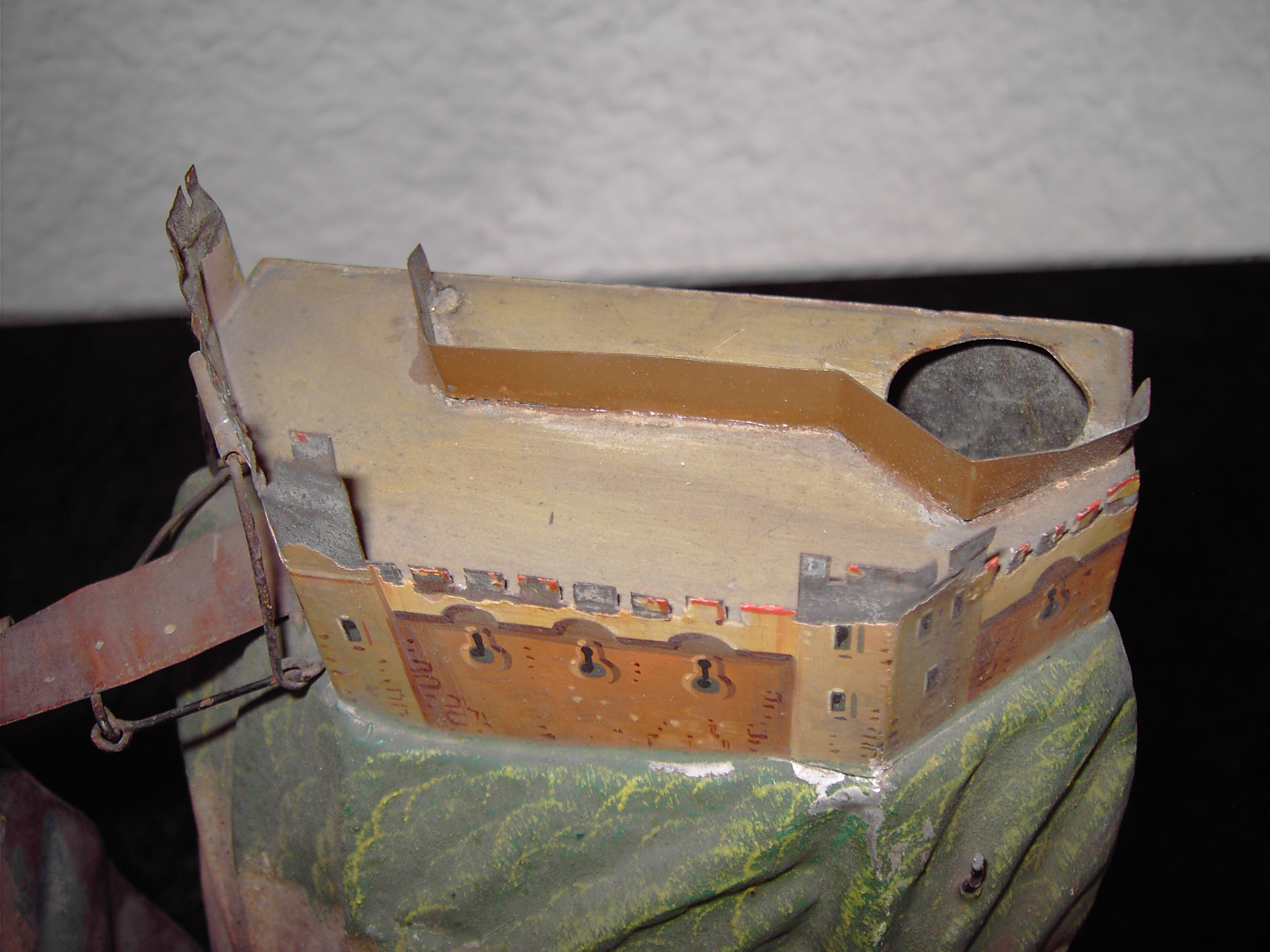

Vielen Dank für die Bilder der Rückseite, irgendwie ist das schon einfach gemacht.
Vorne eine schöne Kulisse und hinten nix.

Mfg Rene

Hallo,

Hallo Wolfgang, vielen Dank für die bemerkenswerten Katalogbilder. Ja, offenbar gab es die Objekte in verschiedenen Größen und Ausführungen. Auch Kundenwünsche wurden berücksichtigt. R&G arbeitete im "Baukastensystem". Manche Ausstattung-Objekte, wie Mühlen, Kirchen und Häuser, finden sich in verschiedenen Berglandschaften.

Hallo René, für mich zeigen die Blech-Kulissenlandschaften die hohe Kunst der Blechbearbeitung ganz am Anfang der Industrialisierung. Alles ist handwerklich hergestellt und zum Teil künstlerisch bemalt. Das Weißblech kommt mittlerweile aus Walzwerken, von Fabriken. Die Objekte sind offenbar vollkommen ausgeklügelt.

Ich habe mich mittlerweile an einen Versuch herangewagt, ein Objekt nachzuempfinden. Zuvor habe ich bemerkt, dass selbst kleine Abweichungen zu völlig anderen Ergebnisse führen. Bilder von R%G Berglandschafen sind, wie erhaltene Stücke, extrem rar. Ich möchte daher ein Modell zeigen, an das ich mich im Nachbau herangetraut habe.

Zitat von HeinzMan im Beitrag [Eigenbau] Dampflok im Stil vor 1900 - Zug in Bergkulisse

---

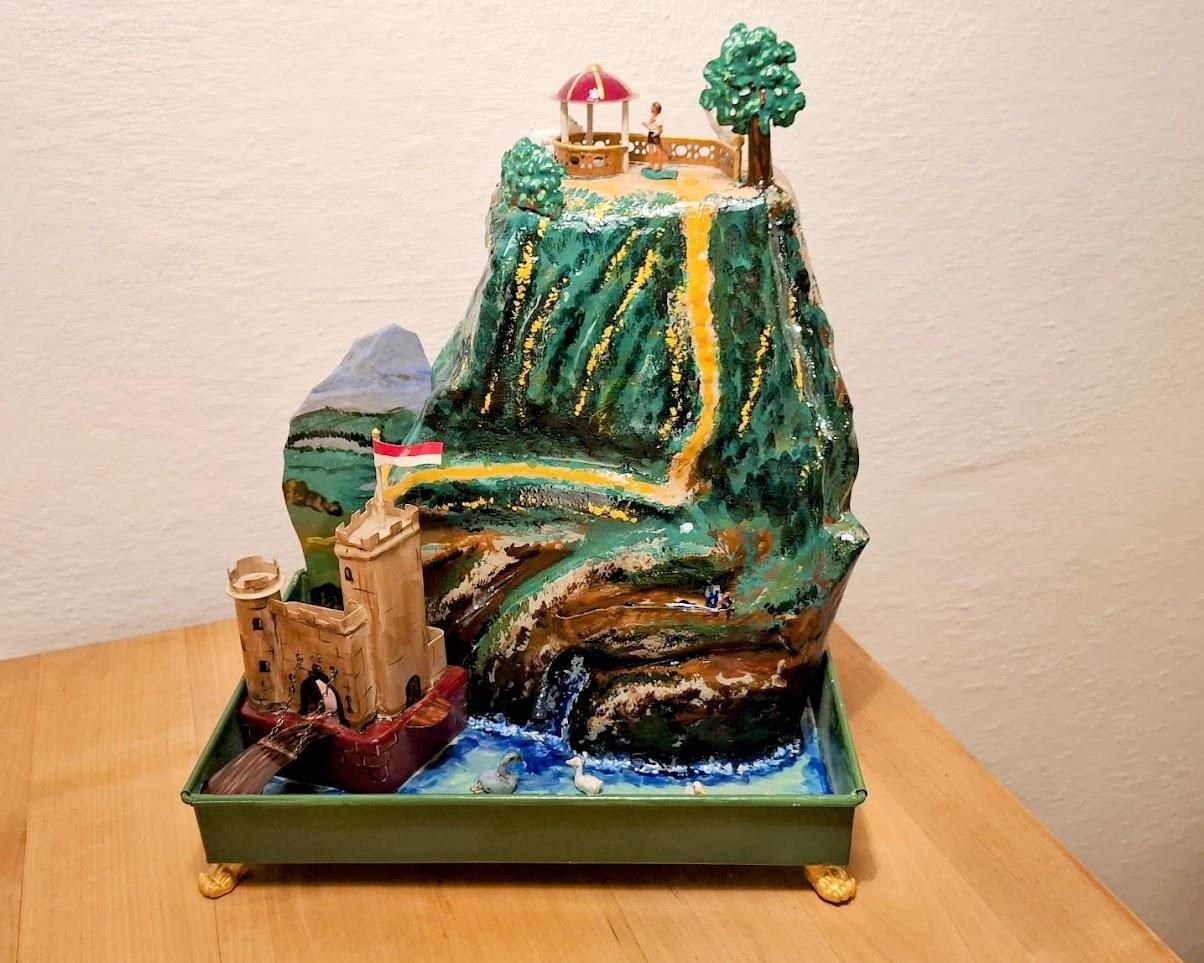

Meine "Übung" zeigt eine freie Interpretation des Themas Berg mit Mühle und Springbrunnen.

---

Zitat von flowertrac im Beitrag #21

---

Hast Du zufällig von dieser Landschaft noch weitere Fotos,

---

Hallo Wolfgang,

ganz herzlichen Dank!
Das gibt für mich weitere Rückschlüsse über den Aufbau preis und ruft große Begeisterung über Handwerkskunst von damals hervor!

Herzliche Grüße

Michael
