Replikas, Eigen- und Umbauten » [Märklin EM-8er Weiche]

Vorstellung einer vermutlich über Generationen bebastelten Handweiche.



In meinem „Restefundus" fand ich diese vermutlich über Generationen verbasteltete ehem. Handweiche.
Die zahlreichen Basteleien lassen sich kaum beschreiben, seht selbst, deshalb erlaubte ich mir
eine Kürzung, da mir eine Y-Weiche fehlte.
Dummerweise hatte ich die Weiche vorher nicht getestet und im Eifer des Aufbaus
montiert.
Die Pertinaxeinlagen müssen teils nachgearbeitet werden, da die Räder (Zahnrad) hängen bleiben.
Vermutlich führt die Verbreiterung des Mittelleiters beim Überfahren zum Kurzschluss,
aber es liegen auch generell mehrere Kurzschlussfaktoren vor.

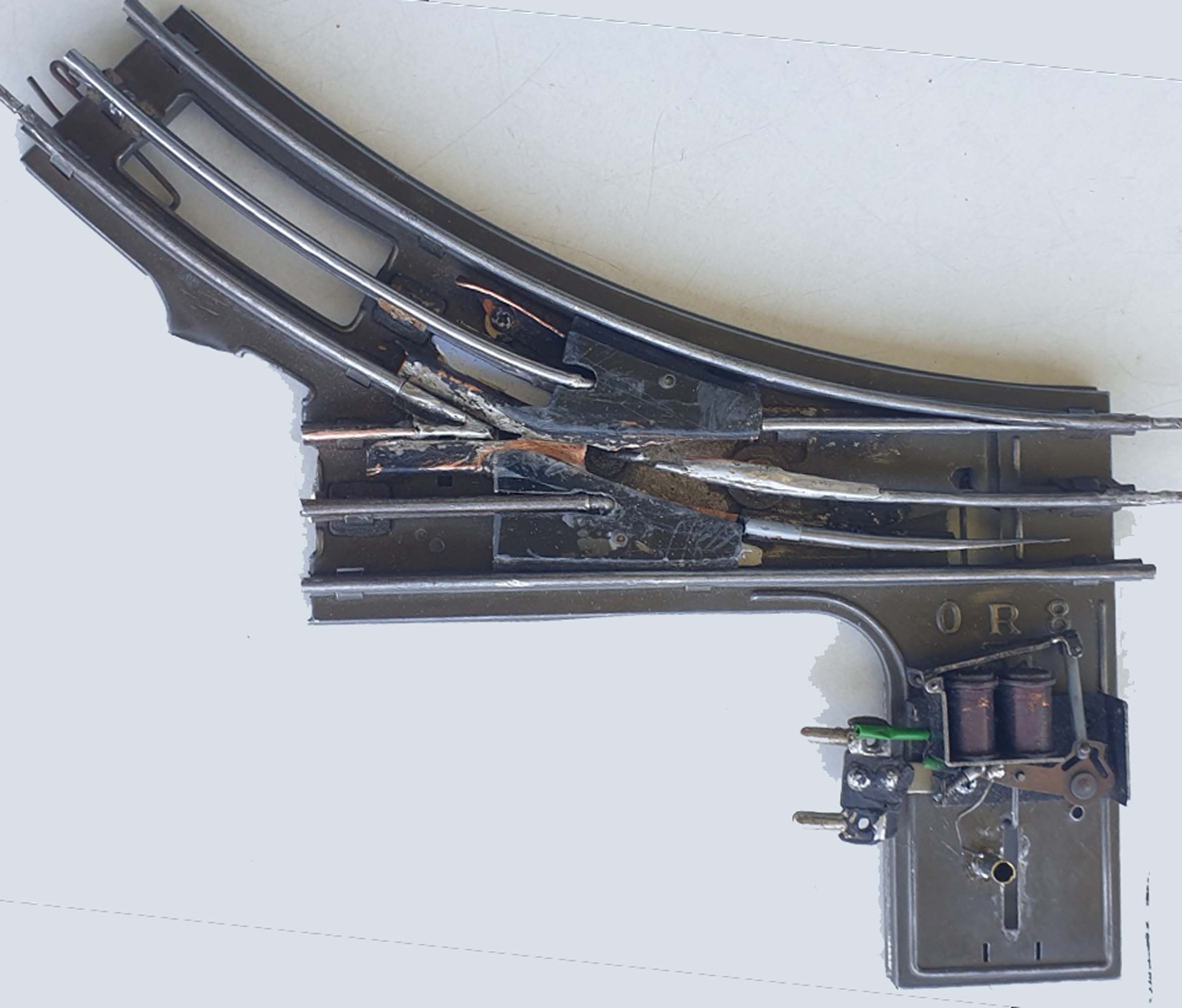

Auffällig ist die Verlötung des Mittelleiters ins Bodenblech (2. Bild), der bei späteren Weichen keinen Kontakt mehr zum Bodenblech haben darf.

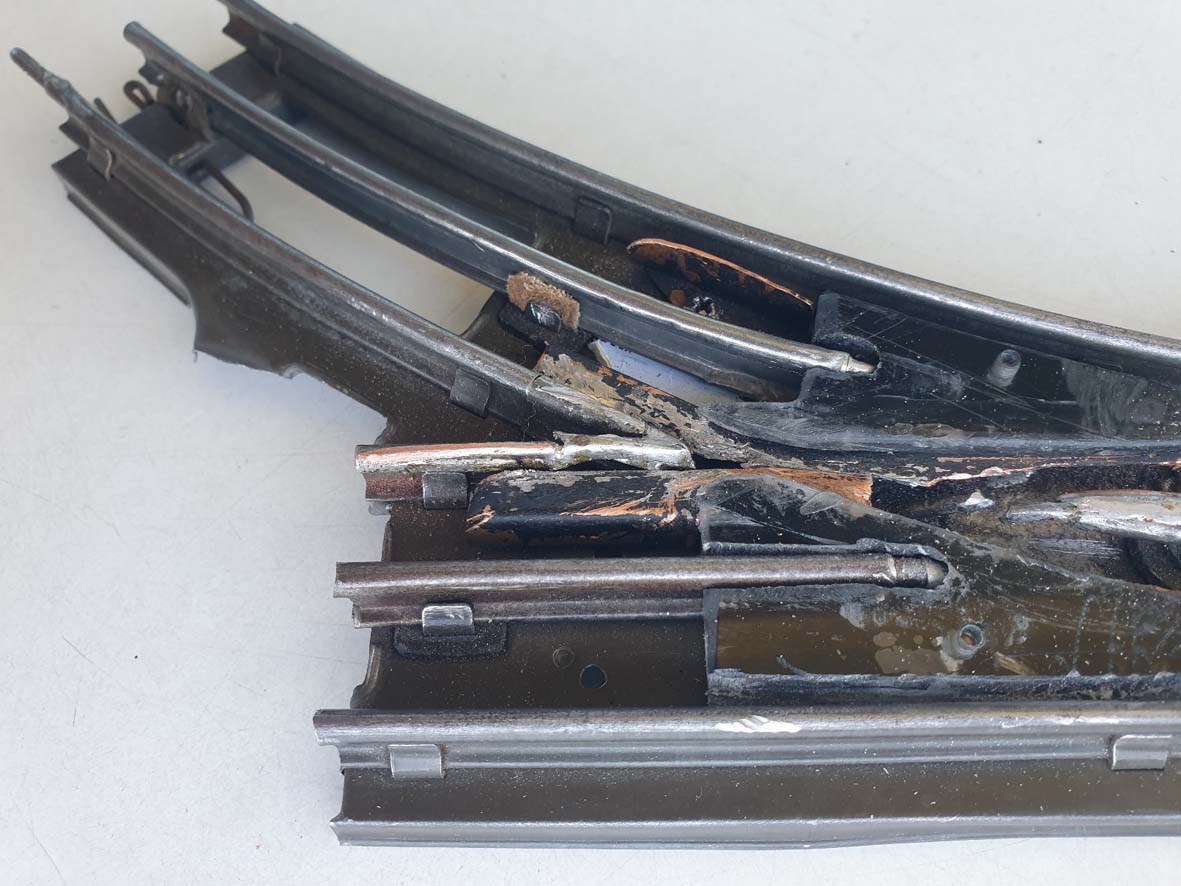

deshalb wurde er mittig durchtrennt (1. Bild) Kurzschluss auf dieser Seite behoben.

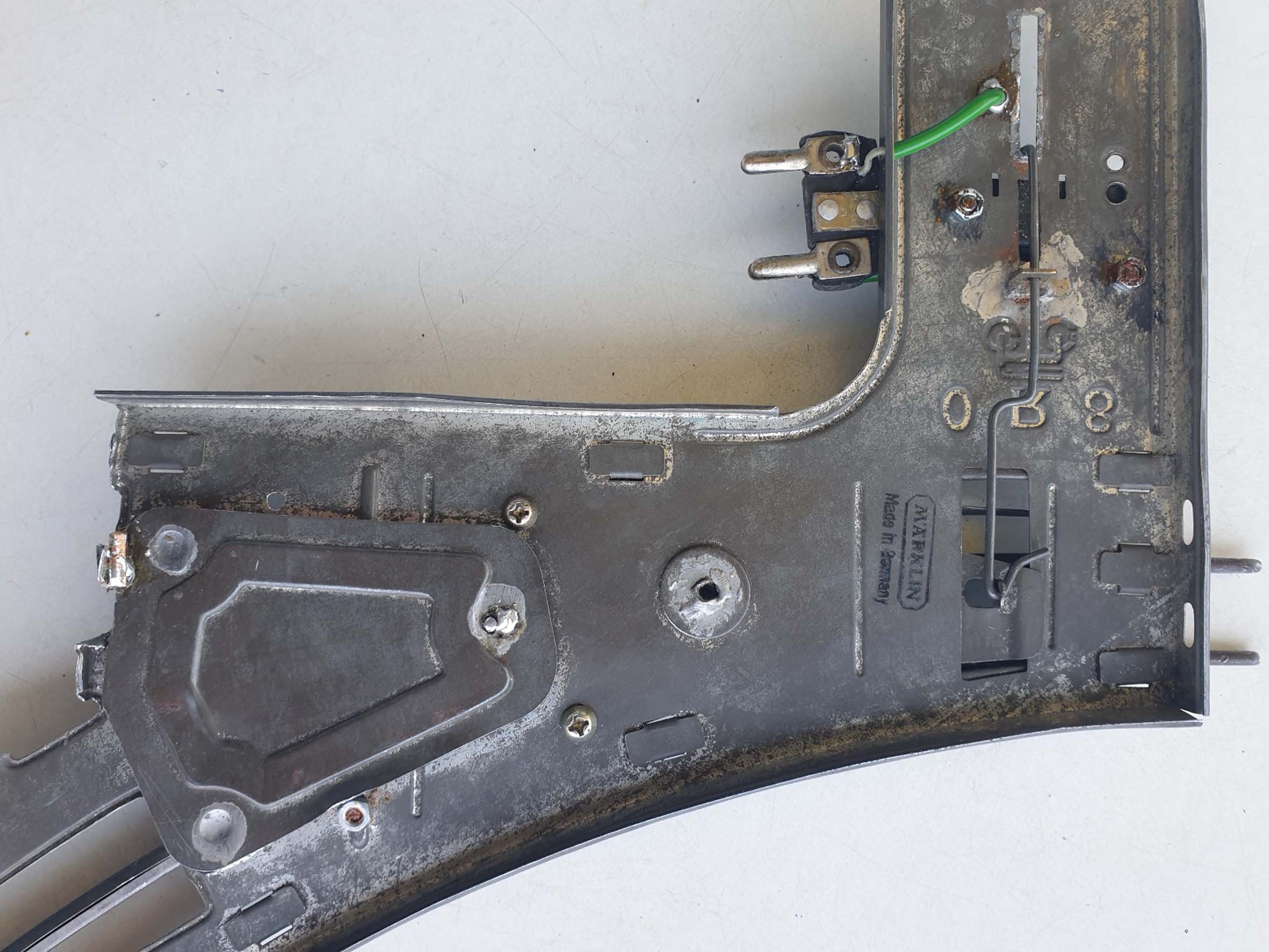

Übrigens wurde wegen Verkürzung unter der Weiche ein Messingdraht links aufgelötet,
um die Schienenklammer zu halten. Funktioniert sehr gut.



Am Mittelleiter musste ein Stück Leder neu unterlegt werden, um diesen zu isolieren.
Wurde die Isolierung hier tatsächlich später vergessen? Sie fehlt auch beim 2. Mittelleiter vorn.
Der Mittelleiter wurde komplett neu mit einem Holzplättchen unterlegt. Kurzschluss behoben.
Im geraden Mittelleiter befand sich ein langer Messingdraht, sodass ein Schienenanschluss von Mittelleiter zu
Mittelleiter kaum möglich war.
Dieser locker sitzende Draht konnte entnommen und entsprechend gekürzt werden –
er ragt am anderen Ende mit einer Krümmung bis unter die Pertinaxplatte. Habe ihn dort mit einem Plastikröhrchen isoliert,
weil er ebenfalls zeitweise Kurzschlüsse provozierte.....

Viele Grüße
Heizer
