#1 | [Trix Express Impulsschalter 20/22] mit autom. Zugbeeinflussung datum

03.10.2026 11:48 (zuletzt bearbeitet: 03.10.2026 20:27)

Artikel 20/22 dunkelgrün

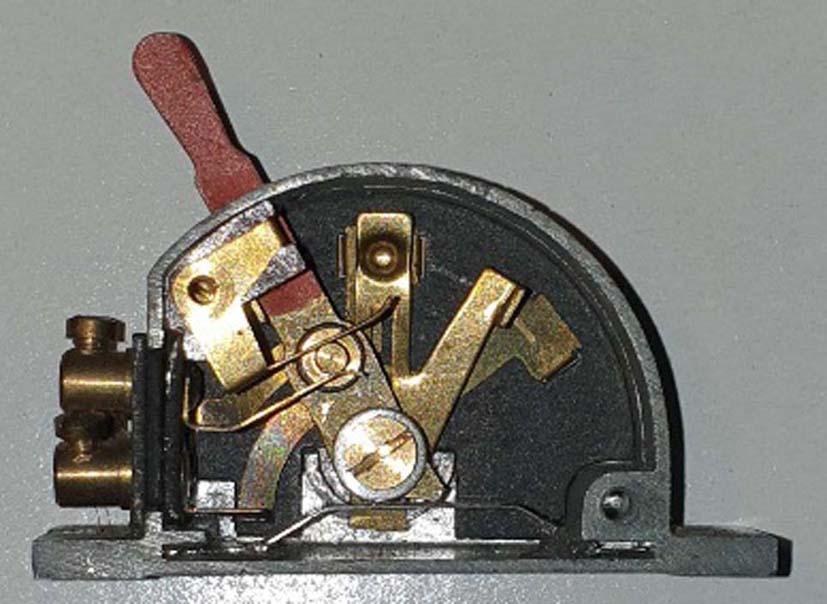

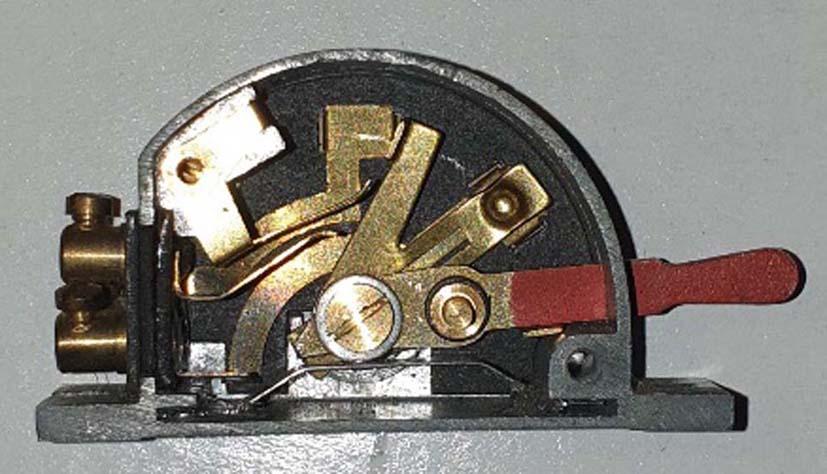

Komplizierter Impuls-Mechanismus mit Doppelfunktion für Weichen u. Signale.
Was kann er mehr? Wie anschließen um ihn voll zu nutzen?

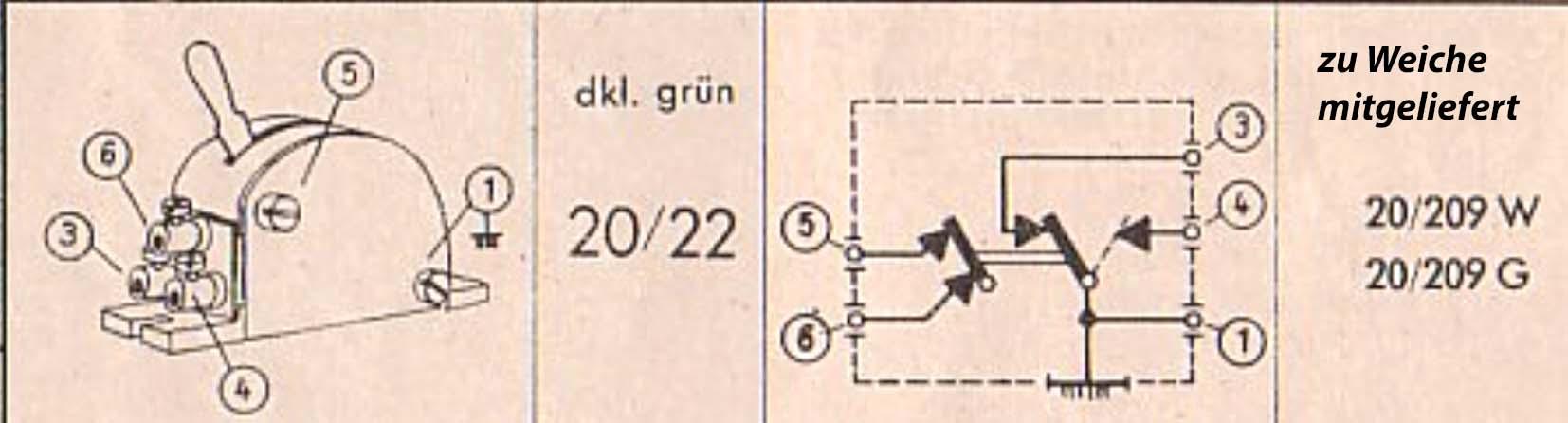

1 = Masse (an Schiene)
Signalanschluss: 3 u. 4
Zusatzkontakt: 5 u. 6 als Fahrstromschalter für die automatische Zugbeeinflussung.

Wie muss man diesen Momentkontaktschalter anschließen um die Doppelfunktion (automat. Zugbeeinflussung) zu nutzen? Spur 0, 3-Leiter Gleise.

Viele Grüße
Heizer

Udo und nafetS gefällt das.

Antworten

#2 | RE: [Trix Express Impulsschalter 20/22] mit autom. Zugbeeinflussung datum

04.10.2026 15:15

Hallo Heizer,

Dieser Schalter gehört zum TE 20/209 Lichtsignal mit automatischer Zugbeeinflussung

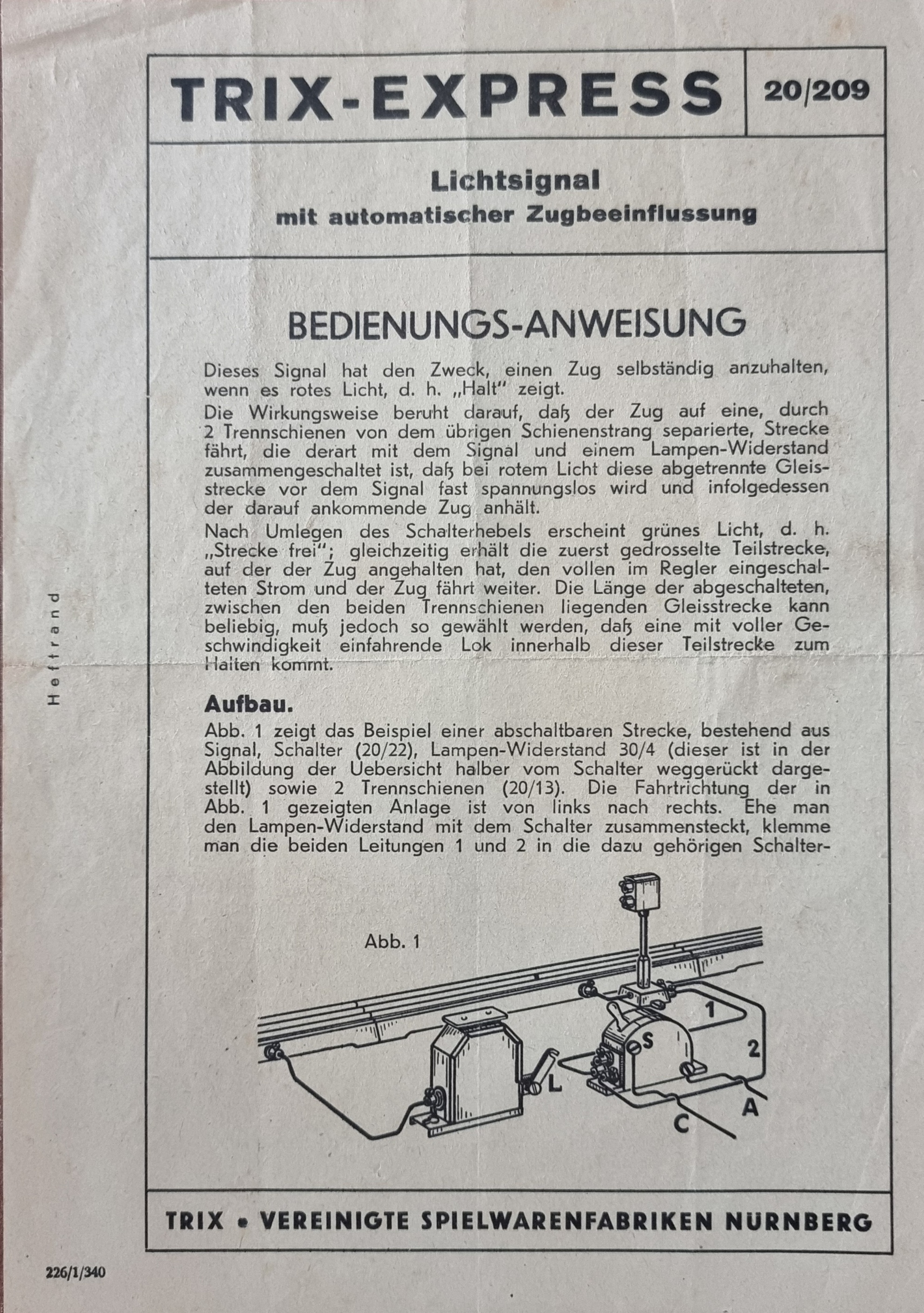

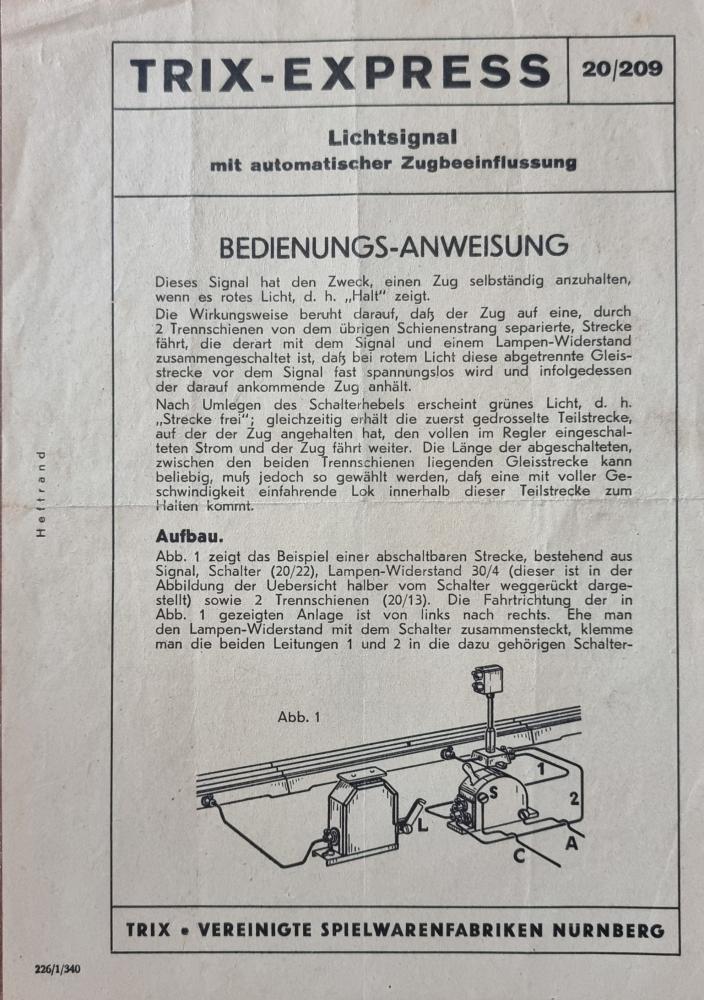

Vielleicht hilft dir diese Bedienungsanleitung um die ganze Funktion zu nutzen

Bitte nicht den gesamten Beitrag der direkt darüber steht wiederholen, habe die Wiederholung gelöscht - Admin

Freundliche Grüsse
Armin

Trix Express Pionier

longjohn und Udo gefällt das.

Antworten

#3 | RE: [Trix Express Impulsschalter 20/22] mit autom. Zugbeeinflussung datum

04.10.2026 23:01

Hallo Heizer,

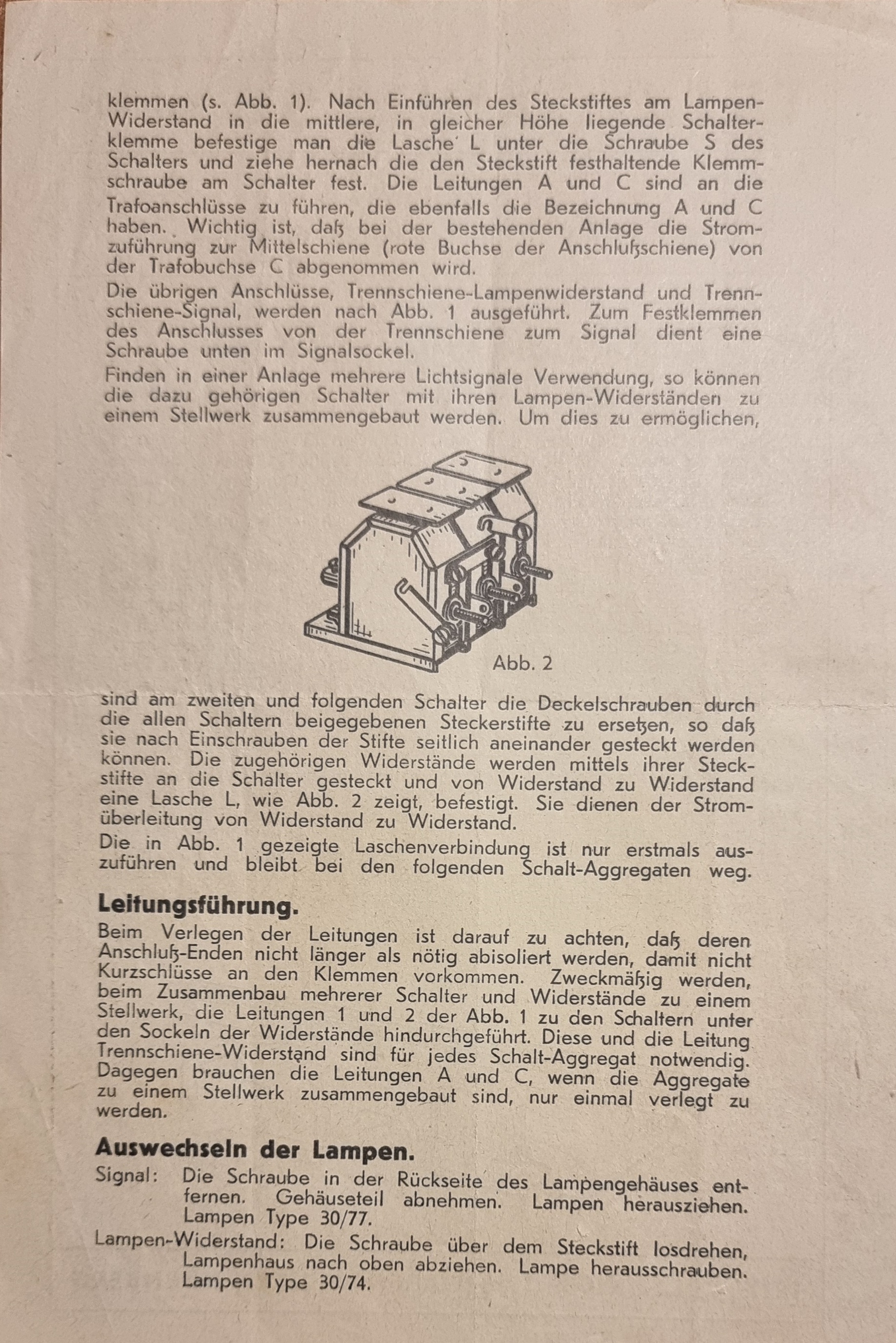

hier noch die 2. Seite

Freundliche Grüsse
Armin

Trix Express Pionier

Heizer und Udo gefällt das.

Antworten

#4 | RE: [Trix Express Impulsschalter 20/22] mit autom. Zugbeeinflussung datum

04.10.2026 23:15 (zuletzt bearbeitet: 05.10.2026 15:24)

Danke Armin.
Ich dachte mir 5 und 6 jeweils an eine Schiene vor der Trennung.
Die Funktion von Anschluss 6 wird leider nicht erklärt.
Bin jetzt wieder zuhause und werde den Schalter mal verkabeln und ausprobieren.
Es muss doch auch ohne Lampen Vorwiderstand funktionieren.
Die Illustration Abb 1 finde ich ohne Beschreibung sehr schwer verständlich.

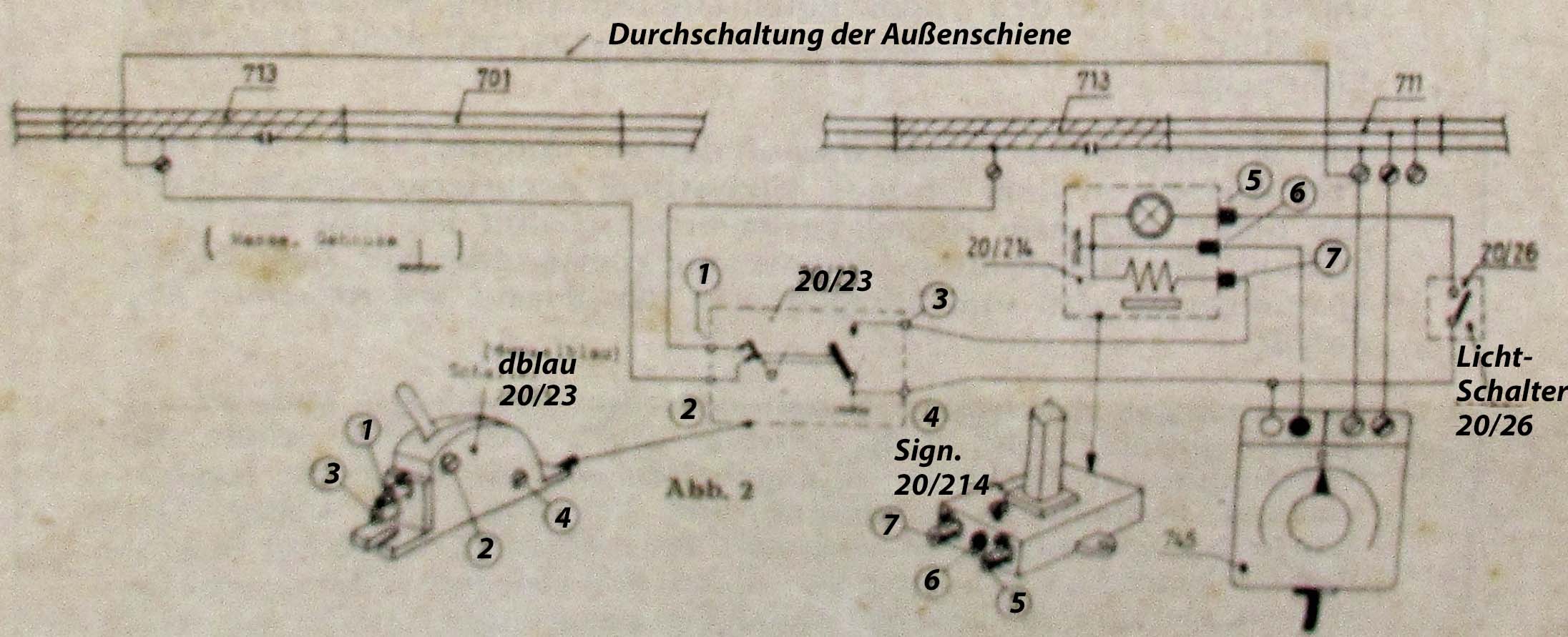

Ein Schaltbild wäre schön, so wie hier

Viele Grüße
Heizer

Udo gefällt das.

Antworten
